Дозиметр-радіометр пошуковий МКС-07М

ПОШУК

Багатоцільовий пошуковий прилад, призначений для виявлення та локалізації джерел гамма-, бета-, альфа- та нейтронного випромінювань.

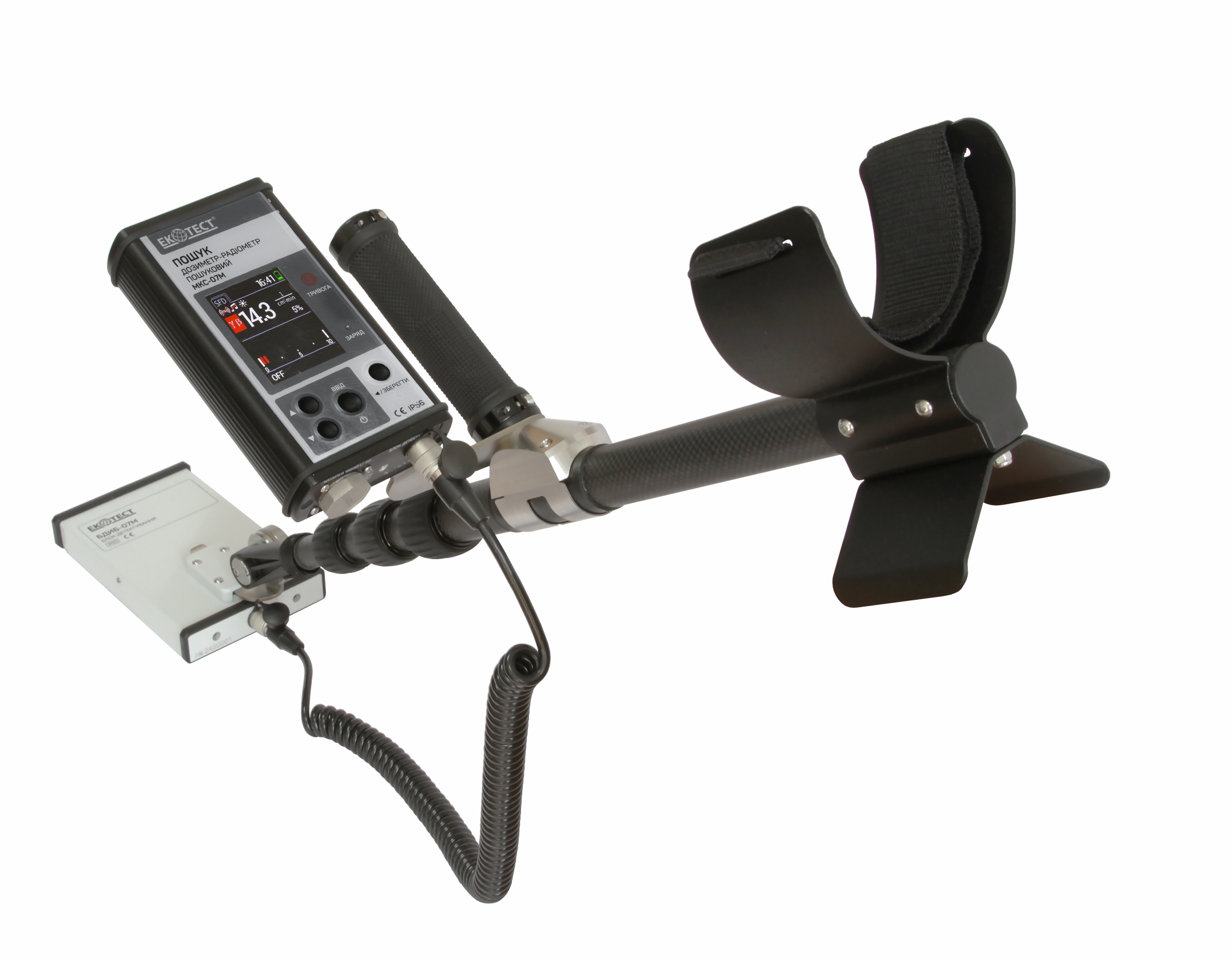

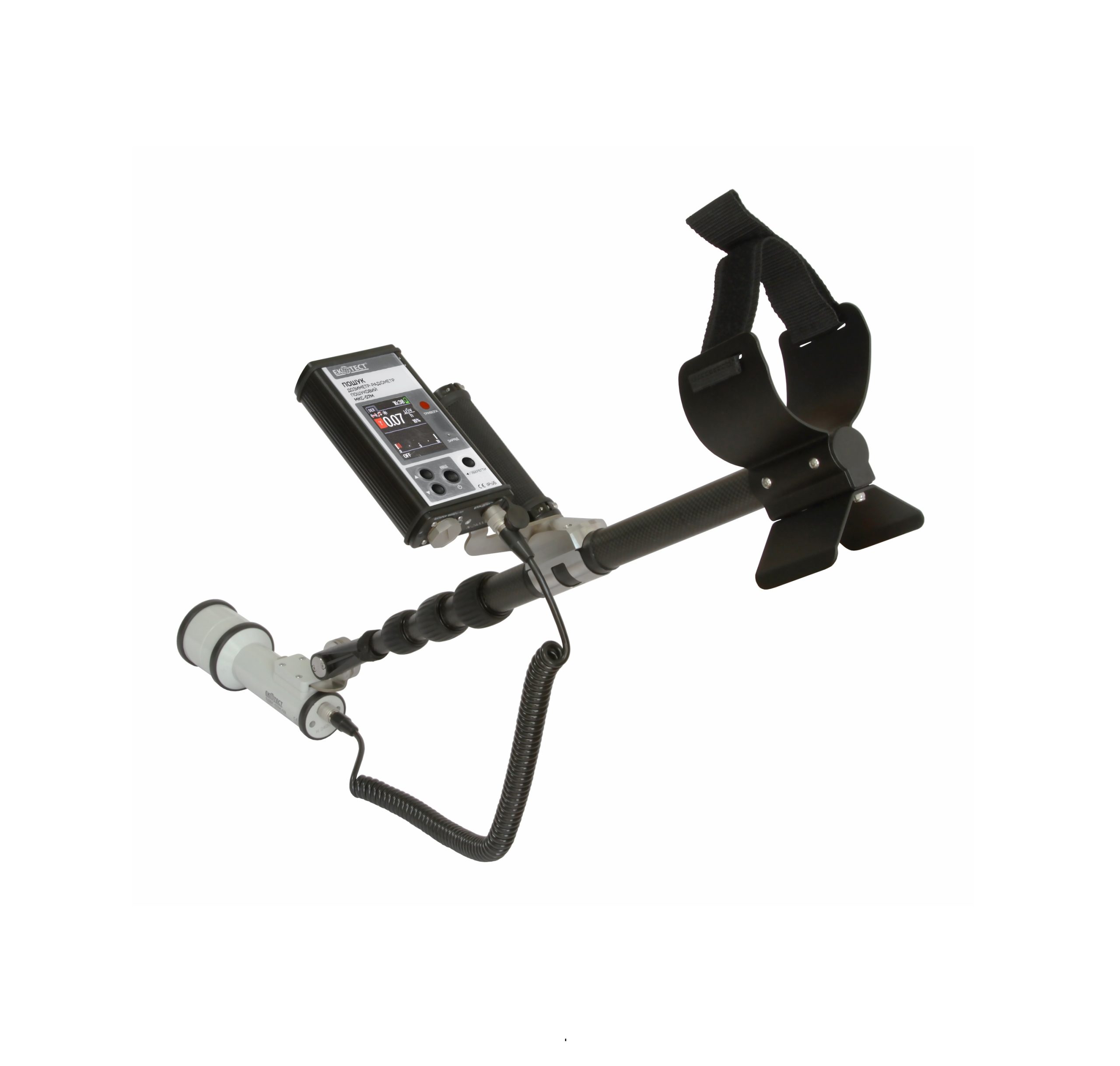

Телескопічна штанга і підсвічування дисплея допоможуть виконувати завдання в різних умовах.

Для отримання інформації про нашу продукцію під час підготовки тендерної чи договірної документації просимо звертатися до наших представників за контактами. Ми постійно вдосконалюємо нашу продукцію та розширюємо її функціональні можливості відповідно до потреб ринку, застосовуючи новітні технології, сучасні комплектуючі та матеріали, тому характеристики, опис та комплектація можуть змінюватися без попереднього повідомлення.

Особливості

У приладі передбачена можливість автоматичного віднімання гамма-складової випромінення під час вимірювання параметрів бета-випромінення
У приладі передбачена можливість запису в енергонезалежну пам’ять 94 208 результатів вимірювання. Для зручності ідентифікації, до кожного запису додається інформація про час вимірювання, географічні координати вимірювання та умовний тризначний номер об’єкта вимірювання, який вводиться під час запису
У приладі передбачений автоматичний запис історії подій про перевищення заданих порогів, включення і виключення приладу
Прилад подає звуковий сигнал при реєстрації кожного гамма-кванта, альфа- або бета-частинки, нейтрона
У приладі передбачена можливість перегляду на власному ГКД результатів вимірювань, які були раніше записані в енергонезалежну пам’ять, а також передавання цієї інформації в персональний комп’ютер через USB-Type-C роз’єм
У приладі передбачений аналоговий індикатор інтенсивності вимірюваного випромінення
У приладі є можливість програмування значень порогових рівнів спрацьовування сигналізації для кожного параметра випромінення, що вимірюється, у всьому робочому діапазоні вимірювання
- Дискретність програмування порогового рівня ПАЕД фотонного іонізуючого випромінення – 0.01 мкЗв/год або 0.01 мкГр/год
- Дискретність програмування порогового рівня ПАЕД нейтронного іонізуючого випромінення – 0.01 мкЗв/год
- Дискретність програмування порогового рівня поверхневої густини потоку частинок бета- і альфа-випромінень – 0.01 част./(см²·хв)
- Дискретність програмування порогового рівня поверхневої активності бета- і альфа-випромінень – 0.01 Бк/см²
- Дискретність програмування порогового рівня швидкості лічби імпульсів – 0.01 cps
Прилад подає світловий та звуковий сигнали у разі перевищення запрограмованих порогових рівнів
Живлення приладу забезпечує літій-іонний акумулятор типорозміру 18650. Номінальна напруга акумулятора – 3.7 В, ємність – 3 500 мА·год
Прилад відображає стан розрядження акумулятора
Заряджання акумулятора пульта здійснюється через USB-C роз’єм від мережі змінного струму напругою 220 В, частотою 50 Гц через адаптер живлення постійного струму 5В
У приладі виконується неперервне контролювання стану детекторів та у випадку виходу їх з ладу відображається відповідне повідомлення
Середній наробіток до відмови не менше 6 000 год
Середній ресурс приладу до першого капітального ремонту не менше 10 000 год, середній строк служби до першого капітального ремонту не менше 6 років
Прилад зберігає працездатність за таких умов:
- температура від -25 °С до +55 °С
- відносна вологість до 95 % за температури +30 °С
- атмосферний тиск від 66 кПа до 106.7 кПа
Прилад стійкий до впливу синусоїдальних вібрацій за групою виконання N1 відповідно до рекомендацій ГОСТ 12997-84
Прилад стійкий до впливу ударів з такими параметрами:
- тривалість ударного імпульсу – від 5 мс до 6 мс
- частота слідування імпульсів – від 40 до 180 за хвилину
- кількість ударів – (1 000 ± 10)
- максимальне прискорення удару – 50 м/с²
Прилад стійкий до впливу постійних чи змінних магнітних полів напруженістю 40 А/м
Прилад в транспортній тарі міцний до впливу:
- температури навколишнього середовища від -50 °С до +55 °С
- відносної вологості до 95 % за температури 35 °С
- трясіння з прискоренням 30 м/с² та частотою від 10 до 120 ударів за хвилину (кількість ударів – 15 000)
Прилад стійкий до впливу фотонного іонізуючого випромінення з ПАЕД рівною 10 Зв/год протягом 5 хв на пульт приладу, 10 Зв/год протягом 5 хв на блок БДБГ-07М-01, 30 мЗв/год протягом 5 хв на блок БДБГ-07М-02
Ступінь захисту оболонки пульта приладу ІР56, виносних блоків детектування – ІР65 згідно з ДСТУ EN 60529:2018

Призначення

Вимірювання ПАЕД гамма- та рентгенівського випромінень (далі – фотонного іонізуючого випромінення)
Вимірювання АЕД фотонного іонізуючого випромінення
Індикація швидкості лічби імпульсів від детекторів фотонного іонізуючого випромінення
Вимірювання поверхневої густини потоку частинок бета-випромінення
Вимірювання поверхневої активності бета-випромінюючих радіонуклідів
Індикація швидкості лічби імпульсів від детектора бета-випромінення
Вимірювання поверхневої густини потоку частинок альфа-випромінення
Вимірювання поверхневої активності альфа-випромінюючих радіонуклідів
Індикація швидкості лічби імпульсів від детектора альфа-випромінення
Вимірювання ПАЕД нейтронного випромінення
Індикація швидкості лічби імпульсів від детектора нейтронного випромінення

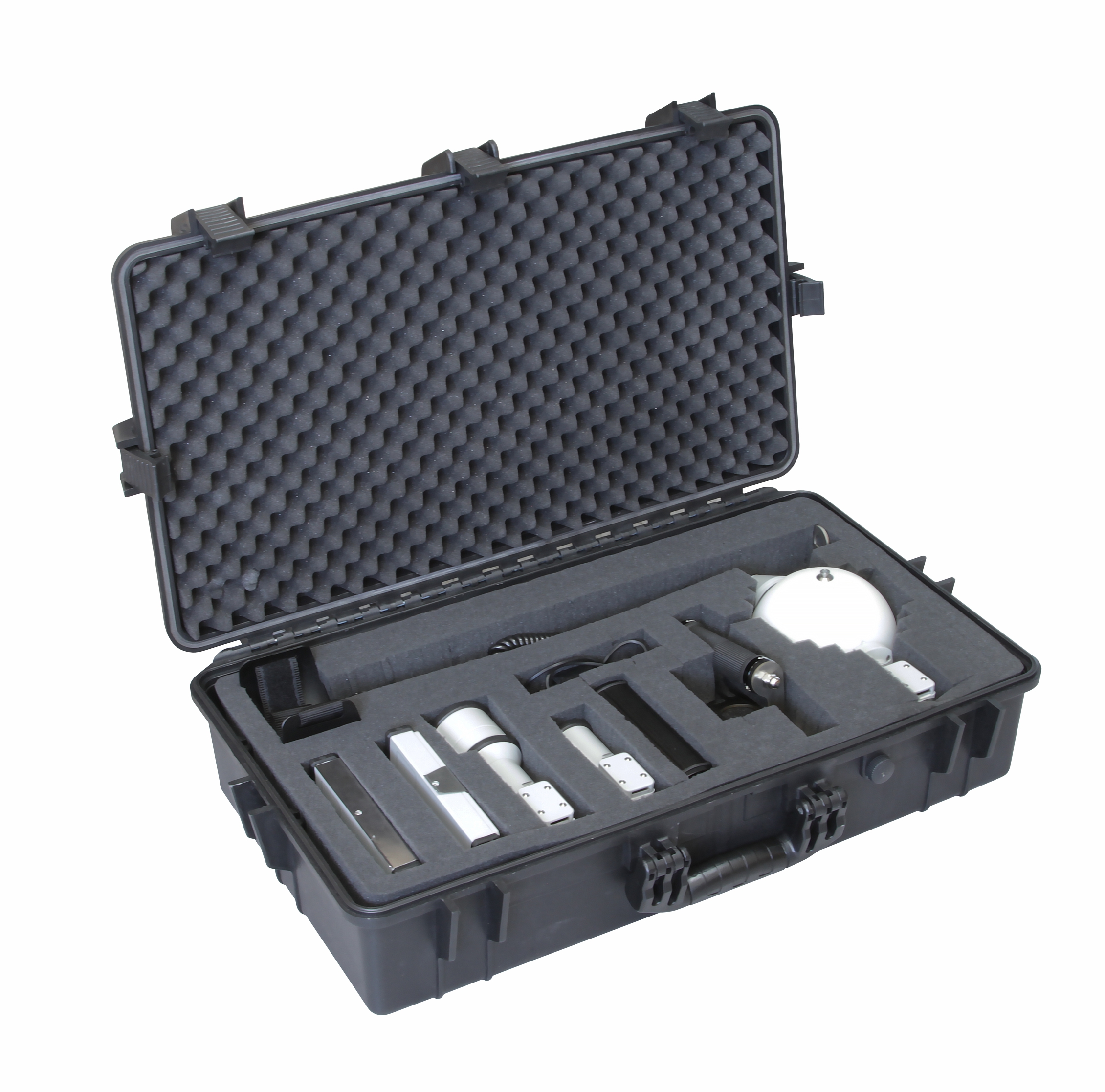

Комплект постачання

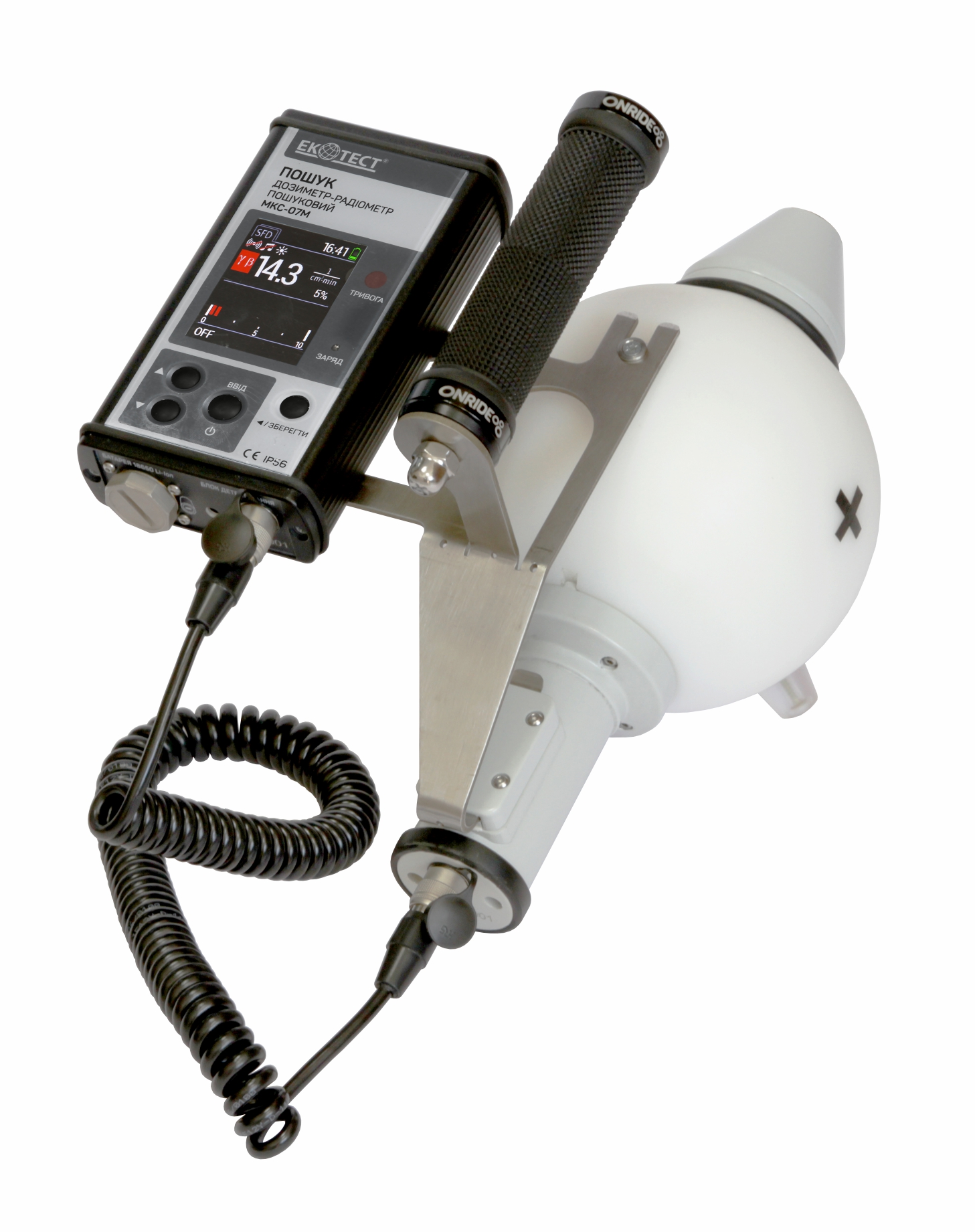

пульт МКС-07М “ПОШУК”
блок детектування гамма-випромiнення БДБГ-07М-01
блок детектування гамма-випромiнення БДБГ-07М-02
блок детектування бета-випромінення БДИБ-07М
блок детектування альфа-випромінення БДПА-07М
блок детектування нейтронного випромінення БДПН-07М
штанга телескопічна 1.5 м
кабель з’єднувальний
настанова щодо експлуатування
адаптер живлення постійного струму 5 V
кабель USB-Туре-C
ПЗ “POSHUK READER”
комплект запасних частин для БДПА-07М у складі:
- прокладка – 5 шт (плівка майларова 2 мкм)
- решітка – 2 шт
комплект запасних частин для БДИБ-07М у складі:
- прокладка – 5 шт (фольга алюмінієва 15 мкм)
- решітка – 2 шт
паковання

Примітка. Комплект постачання може змінюватися на вимогу замовника

Основні технічні дані та характеристики пульта приладу

Діапазон індикації ПАЕД фотонного іонізуючого випромінення та нейтронного випромінення

0.01 ... 1·10⁷ мкЗв/год

Діапазон вимірювання ПАЕД фотонного іонізуючого випромінення

1 ... 1·10⁷ мкЗв/год

Діапазон індикації АЕД фотонного іонізуючого випромінення

0.01 ... 1·10⁸ мкЗв

Діапазон вимірювання АЕД фотонного іонізуючого випромінення

0.1 ... 1·10⁸ мкЗв

Границя допустимої основної відносної похибки при вимірюванні ПАЕД більше 1 мкЗв/год при градуюванні за ¹³⁷Cs з довiрчою імовірністю 0.95

15 %

Границя допустимої основної відносної похибки при вимірюванні АЕД при градуюванні за ¹³⁷Cs з довiрчою імовірністю 0.95

15 %

Діапазон енергій фотонного іонізуючого випромінення, що реєструється

0.05 ... 10 МеВ

Енергетична залежність при вимірюванні ПАЕД, АЕД та поглиненої дози фотонного іонізуючого випромінення в енергетичному діапазоні від 0.05 МеВ до 1.25 МеВ, відносно енергії 0.662 МеВ, не більше

±25 %

Анізотропія в тілесному куті ±60° відносно основного напрямку вимірювання, який помічений символом «+», не більше ніж:

– для радіонуклідів ¹³⁷Cs та ⁶⁰Co

25 %

– для радіонукліда ²⁴¹Am

60%

Нестабільність показів пульта при вимірюванні ПАЕД за час безперервної роботи 8 год, не більше

5 %

Час встановлення робочого режиму пульта, не більше

2 хв

Додаткова відносна похибка при вимірюванні ПАЕД, що викликана відхилом температури оточуючого середовища від 20 °С у діапазоні зміни температур від -25 °С до +55 °С

5 % на кожні 10 °С відхилу від 20 °С

Номінальна напруга живлення приладу від Li-Ion акумулятора

3.7 В

Час безперервної роботи приладу за нормальних кліматичних умов:

– за умов гамма-фону не більше 0.5 мкЗв/год, при живленні від повністю зарядженого Li-Ion акумулятора ємністю 3 500 мА·год, при від’єднаних виносних блоках детектування, вимкненому GPS-приймачі, на мінімальній яскравості дисплея, не менше

160 год

– за умов гамма-фону не більше 0.5 мкЗв/год, при живленні від повністю зарядженого Li-Ion акумулятора ємністю 3 500 мА·год, при під’єднаному будьякому виносному блоку детектування у режимі вимірювання характеристик будь-якого типу випромінення, вимкненому GPS-приймачі, на мінімальній яскравості дисплея, не менше

96 год

– за умов гамма-фону не більше 0.5 мкЗв/год, при живленні від повністю зарядженого Li-Ion акумулятора ємністю 3 500 мА·год, при під’єднаному будьякому виносному блоку детектування у режимі вимірювання характеристик будь-якого типу випромінення, увімкненому GPS-приймачі, на мінімальній яскравості дисплея, не менше

24 год

– за умов гамма-фону не більше 0.5 мкЗв/год, при живленні від зовнішнього Power Bank ємністю 10 000 мА·год, при під’єднаному будь-якому виносному блоку детектування у режимі вимірювання характеристик будь-якого типу випромінення, увімкненому GPS-приймачі, на мінімальній яскравості дисплея, не менше

200 год

Додаткова відносна похибка при вимірюванні ПАЕД, що викликана відхилом напруги живлення від номінального значення в діапазоні напруг від 3.4 В до 4.2 В, не більше

5 %

Діапазон індикації швидкості лічби імпульсів

0.01 ... 2·10⁶ імп/с

Діапазон індикації поверхневої густини потоку частинок бетавипромінення та альфавипромінення

0.01 ... 5·10⁵ част/(см²·хв)

Діапазон індикації поверхневої активності бета-випромінюючих та альфа-випромінюючих радіонуклідів

0.001 ... 1·10⁵ Бк/см2

Габаритні розміри пульта, не більше

155 × 85 × 35 мм

Маса пульта, не більше

0.5 кг

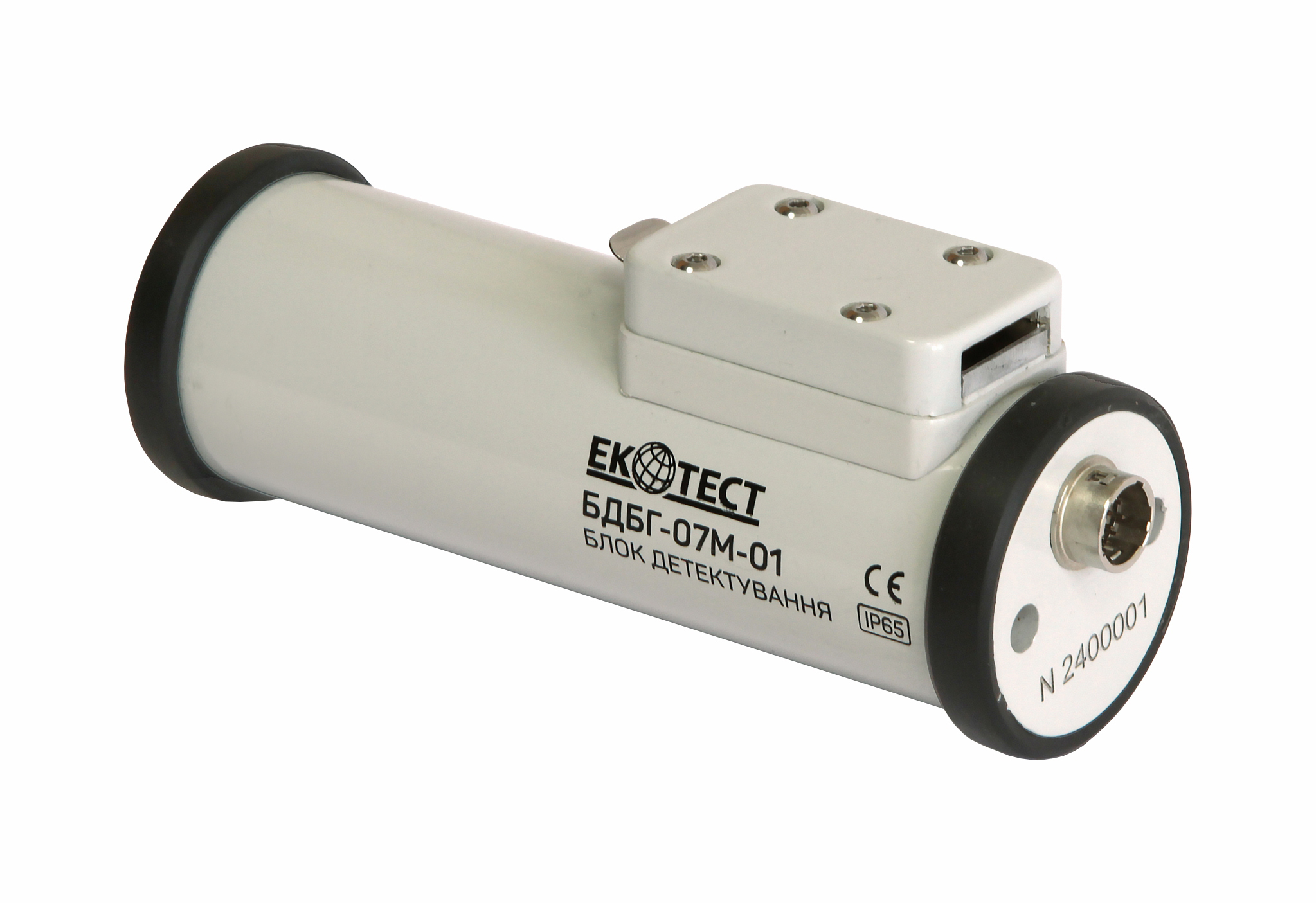

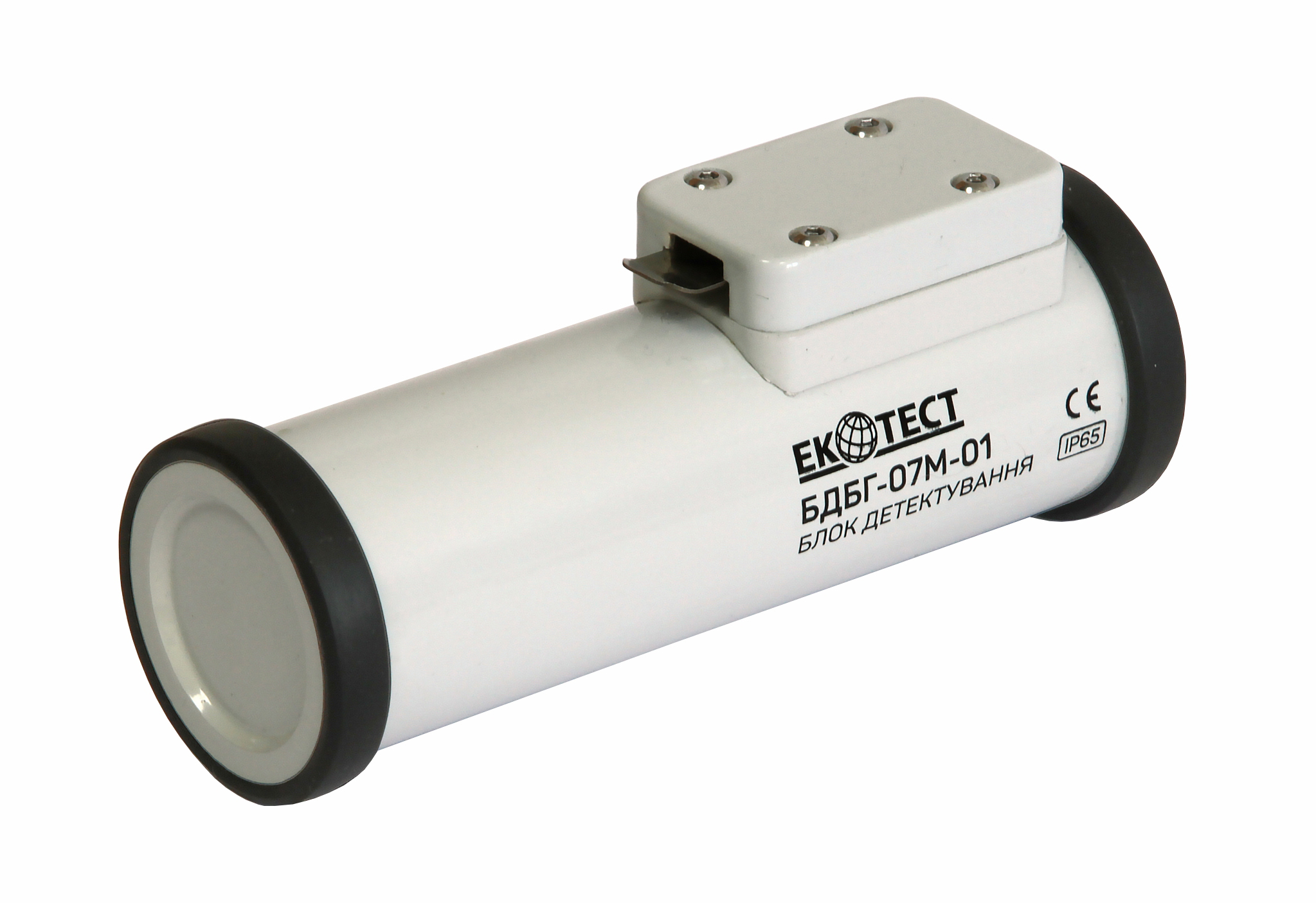

Основні технічні дані та характеристики блока БДБГ-07М-01

Діапазон вимірювання ПАЕД фотонного іонізуючого випромінення

0.05 ... 1·10⁷

Границя допустимої основної відносної похибки при вимірюванні ПАЕД при градуюванні за ¹³⁷Cs з довiрчою імовірністю 0.95

15 %

Діапазон енергій фотонного іонізуючого випромінення, що реєструється

0.05 ... 10 МеВ

Енергетична залежність при вимірюванні ПАЕД фотонного іонізуючого випромінення в енергетичному діапазоні від 0.05 МеВ до 1.25 МеВ, відносно енергії 0.662 МеВ, не більше

±25 %

– для радіонуклідів ¹³⁷Cs та ⁶⁰Co;

25 %

– для радіонукліда ²⁴¹Am

60 %

Нестабільність показів блока БДБГ-07М-01 при вимірюванні ПАЕД за час безперервної роботи 8 год, не більше

5 %

Час встановлення робочого режиму блока БДБГ-07М-01, не більше

1 хв

5 % на кожні 10 °С відхилу від 20 °С

5 %

Габаритні розміри блока БДБГ-07М-01, не більше

46 × 140 × 55 мм

Маса блока БДБГ-07М-01, не більше

0.3 кг

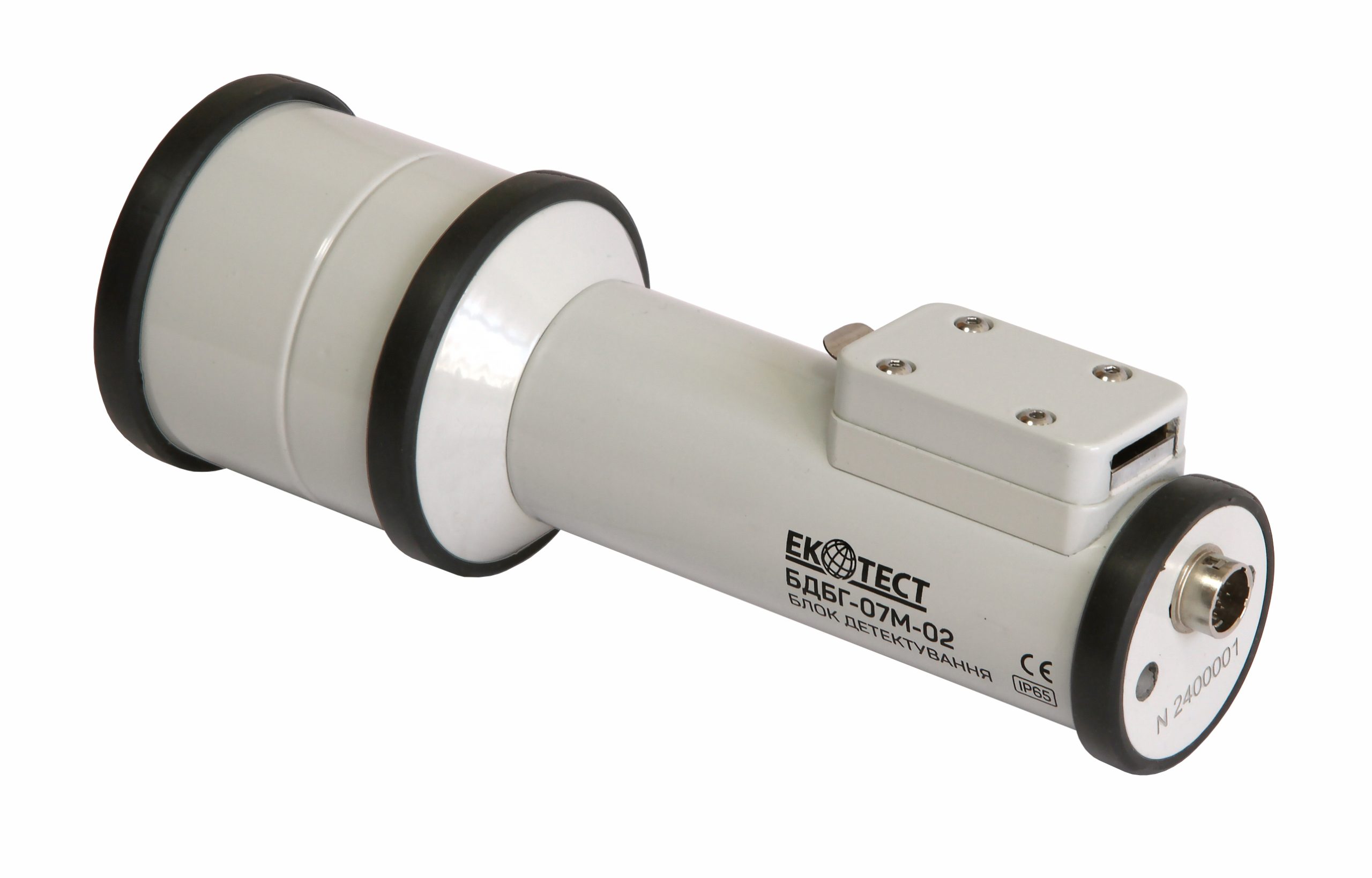

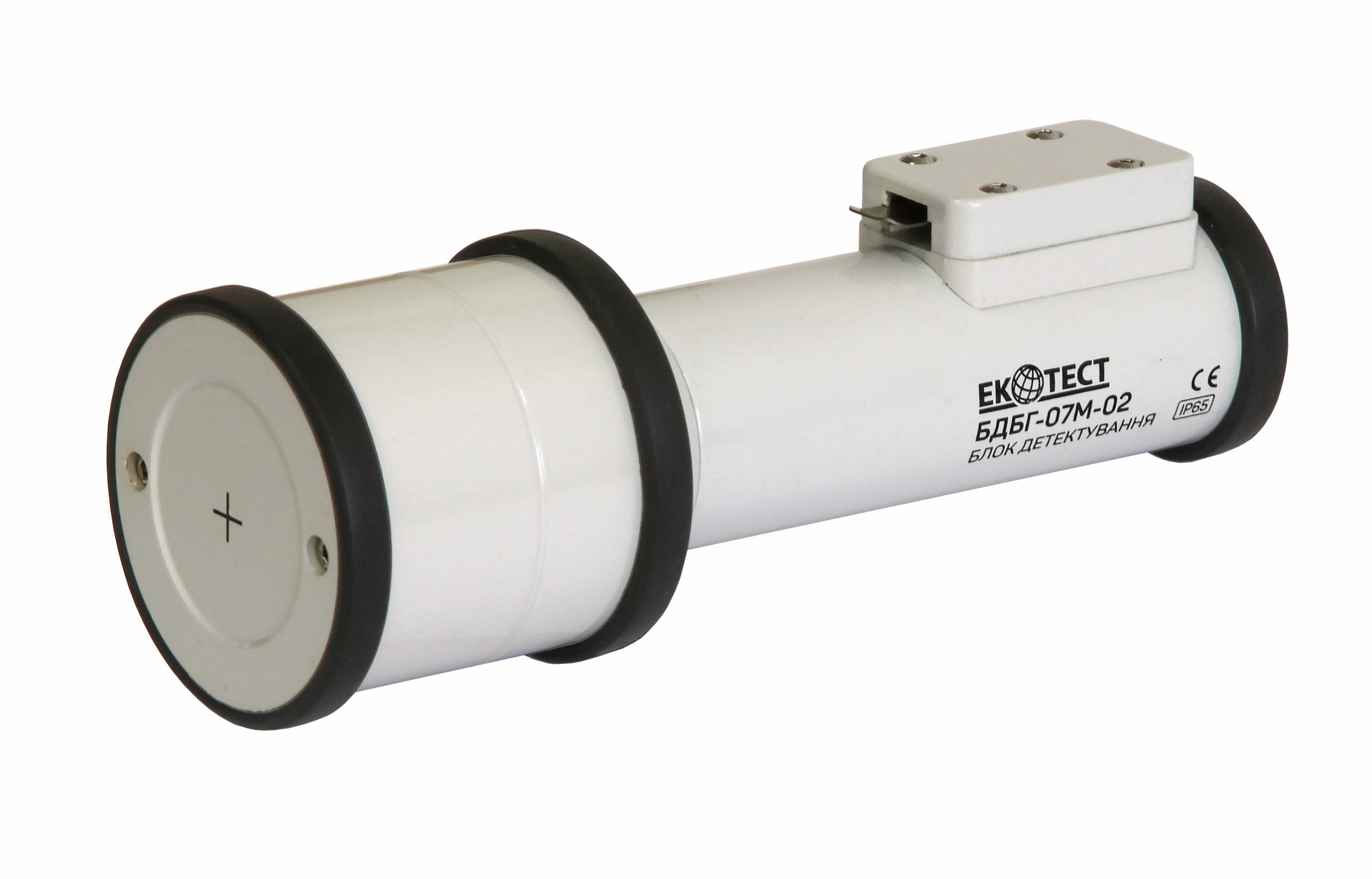

Основні технічні дані та характеристики блока БДБГ-07М-02

Діапазон вимірювання ПАЕД фотонного іонізуючого випромінення по ¹³⁷Cs

0.05 ... 3·10² мкЗв/год

15 %

Чутливість для ¹³⁷Cs, не менше

1 000 (імп/с)/(мкЗв/год)

Діапазон енергій фотонного іонізуючого випромінення, що реєструється

0.05 ... 10 МеВ

±25 %

Анізотропія в тілесному куті ±120° відносно основного напрямку вимірювання, який помічений символом «+», не більше ніж:

– для радіонуклідів ¹³⁷Cs та ⁶⁰Co

25 %

– для радіонукліда ²⁴¹Am

60 %

Нестабільність показів блока БДБГ-07М-02 при вимірюванні ПАЕД за час безперервної роботи 8 год, не більше

5 %

Час встановлення робочого режиму блока БДБГ-07М-02, не більше

1 хв

5 % на кожні 10 °С відхилу від 20 °С

5 %

Габаритні розміри блока БДБГ-07М-02, не більше

66 × 195 × 65 мм

Маса блока БДБГ-07М-02, не більше

0.6 кг

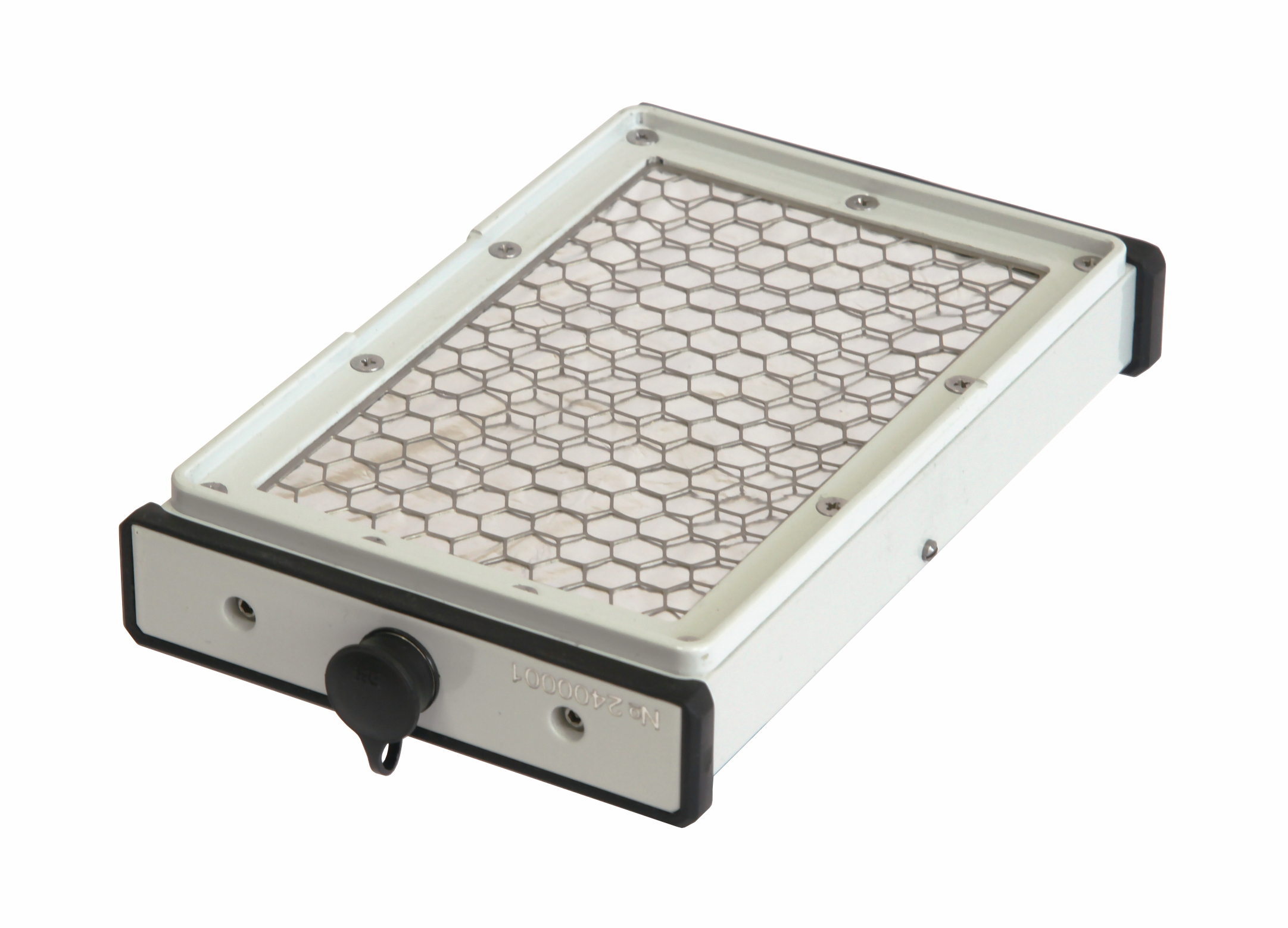

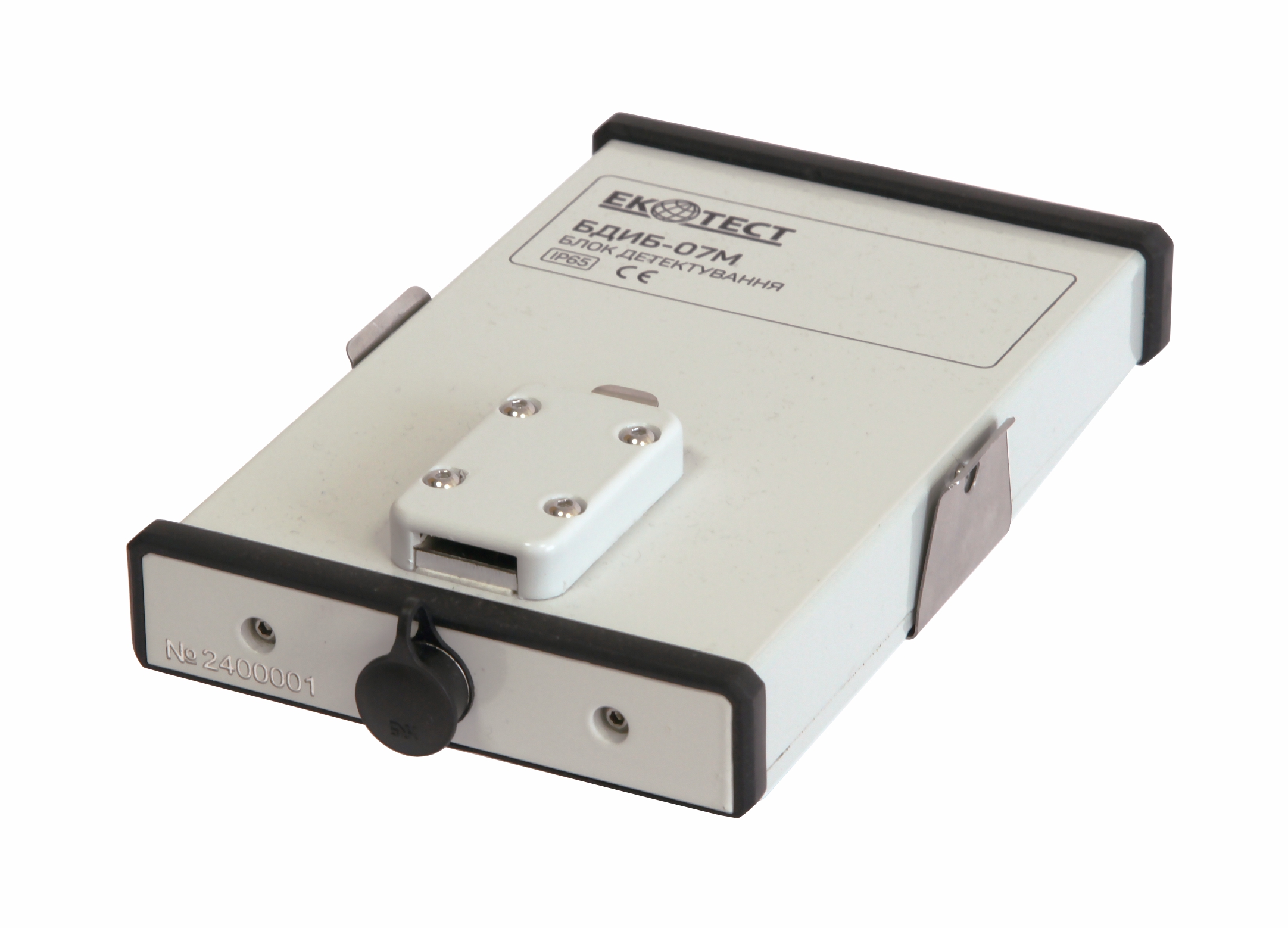

Основні технічні дані та характеристики блока БДИБ-07М

Діапазон вимірювання поверхневої густини потоку частинок бета-випромінення

0.5 ... 5·10⁵ част./(см²·хв)

Діапазон вимірювання поверхневої активності бетавипромінюючих радіонуклідів

0.022 ... 2.2·10⁴ Бк/см² для джерел типу СО (⁹⁰Sr+⁹⁰Y)

Діапазон енергій частинок бетавипромінення, що реєструються

0.155 ... 3.5 МеВ

Границя допустимої основної відносної похибки при вимірюванні поверхневої густини потоку частинок бетавипромінення при градуюванні за ⁹⁰Sr/⁹⁰Y з довiрчою імовірністю 0.95

20 %

Границя допустимої основної відносної похибки при вимірюванні поверхневої активності бета-випромінюючих радіонуклідів при градуюванні за ⁹⁰Sr/⁹⁰Y з довiрчою імовірністю 0.95 від джерел типу СО

20 %

Площа чутливої поверхні детектора, не менше

100 см²

Ефективність реєстрації частинок бета-випромінення, не менше:

– для ізотопу ¹⁴С

0.15

– для ізотопу ⁶⁰Co

0.25

– для ізотопу ⁹⁰Sr/⁹⁰Y

0.32

Час встановлення робочого режиму приладу при вимірюванні поверхневої густини потоку частинок бета-випромінення та поверхневої активності бетавипромінюючих радіонуклідів, не більше

1 хв

Нестабільність показів блока БДИБ-07М при вимірюванні поверхневої густини потоку частинок бета-випромінення та поверхневої активності бетавипромінюючих радіонуклідів за час безперервної роботи 8 год, не більше

5 %

Додаткова відносна похибка при вимірюванні поверхневої густини потоку частинок бета-випромінення та поверхневої активності бетавипромінюючих радіонуклідів, що викликана відхилом температури оточуючого середовища від 20 °С у діапазоні зміни температур від мінус 25 °С до 55 °C

5 % на кожні 10 °С відхилу від 20 °С

Додаткова відносна похибка при вимірюванні поверхневої густини потоку частинок бета-випромінення та поверхневої активності бетавипромінюючих радіонуклідів, що викликана відхилом напруги живлення від номінального значення в діапазоні напруг від 3.4 В до 4.2 В, не більше

5 %

Габаритні розміри блока БДИБ-07М, не більше

106 × 172 × 35 мм

Маса блока БДИБ-07М, не більше

0.7 кг

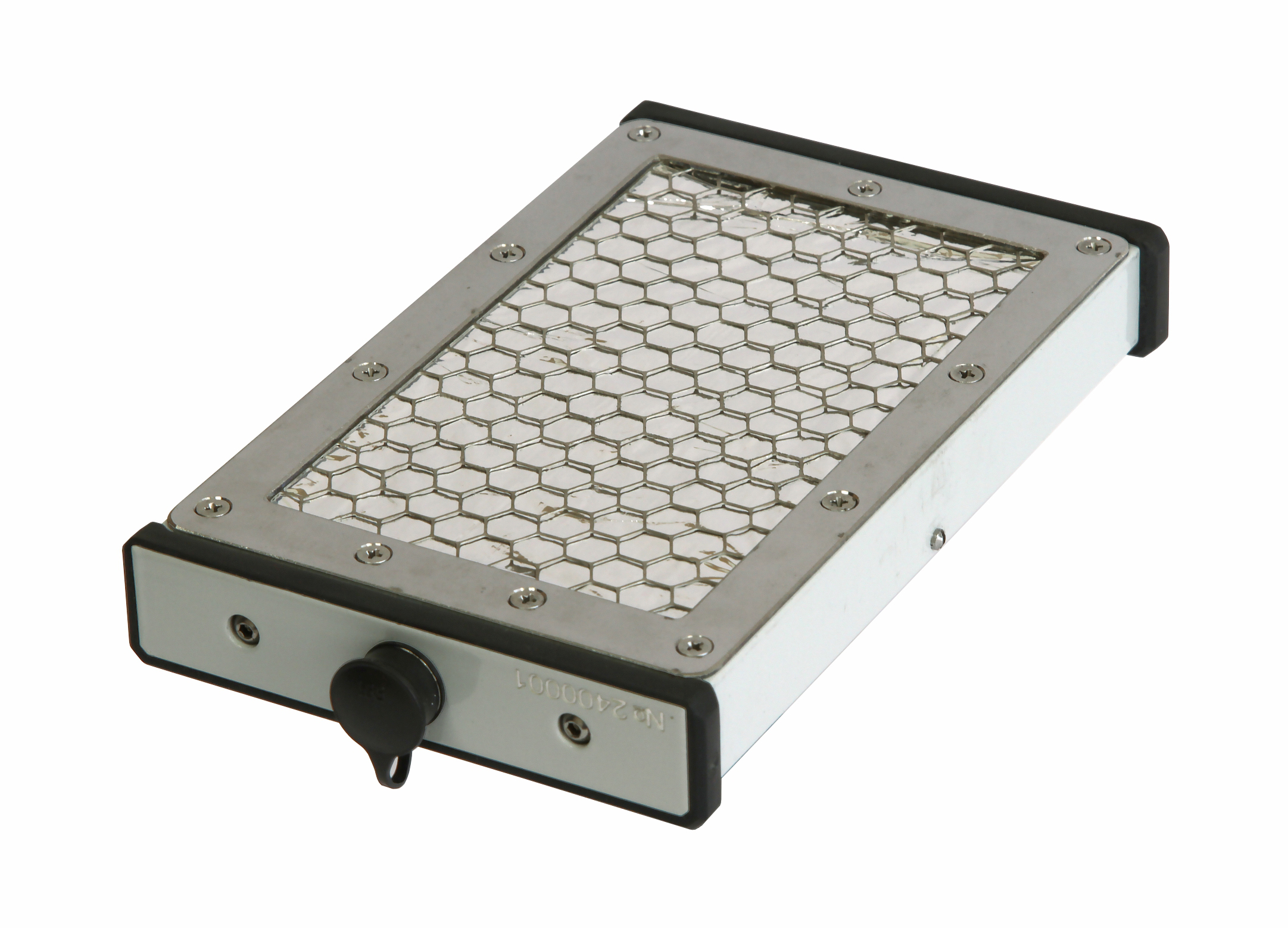

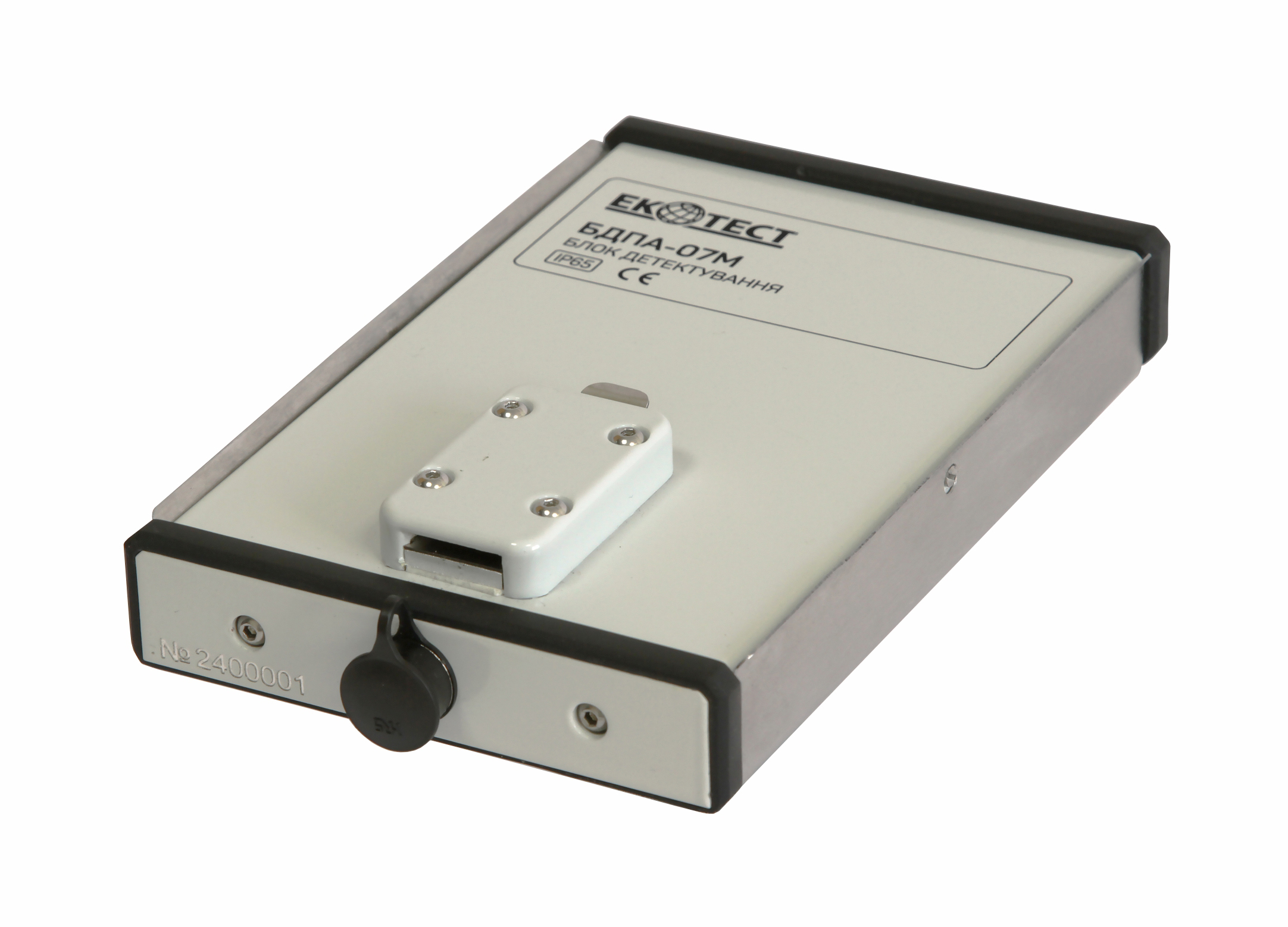

Основні технічні дані та характеристики блока БДПА-07М

Діапазон вимірювання поверхневої густини потоку частинок альфа-випромінення

0.05 ... 4·10⁵ част./(см²·хв)

Діапазон вимірювання поверхневої активності альфа-випромінюючих радіонуклідів

0.01 ... 1.36·10⁴ Бк/см² для джерел типу П9 (²³⁹Pu)

Діапазон енергій частинок альфа-випромінення, що реєструються

4 ... 8 МеВ

Границя допустимої основної відносної похибки при вимірюванні поверхневої густини потоку частинок альфавипромінення при градуюванні за ²³⁹Pu з довiрчою імовірністю 0.95

20 %

Границя допустимої основної відносної похибки при вимірюванні поверхневої активності альфа-випромінюючих радіонуклідів при градуюванні за ²³⁹Pu з довiрчою імовірністю 0.95 від джерел типу П9

20 %

Площа чутливої поверхні детектора, не менше

100 см²

Час встановлення робочого режиму приладу при вимірюванні поверхневої густини потоку частинок альфа-випромінення та поверхневої активності альфа-випромінюючих радіонуклідів, не більше

1 хв

Нестабільність показів блока БДПА-07М при вимірюванні поверхневої густини потоку частинок альфа-випромінення та поверхневої активності альфавипромінюючих радіонуклідів за час безперервної роботи 8 год, не більше

5 %

Додаткова відносна похибка при вимірюванні поверхневої густини потоку частинок альфа-випромінення та поверхневої активності альфа-випромінюючих радіонуклідів, що викликана відхилом температури оточуючого середовища від 20 °С у діапазоні зміни температур від -25 °С до +55 °С

5 % на кожні 10 °С відхилу від 20 °С

Додаткова відносна похибка при вимірюванні поверхневої густини потоку частинок альфа-випромінення та поверхневої активності альфа-випромінюючих радіонуклідів, що викликана відхилом напруги живлення від номінального значення в діапазоні напруг від 3.4 В до 4.2 В, не більше

5 %

Габаритні розміри блока БДПА-07М, не більше

106 × 172 × 34 мм

Маса блока БДПА-07М, не більше

0.6 кг

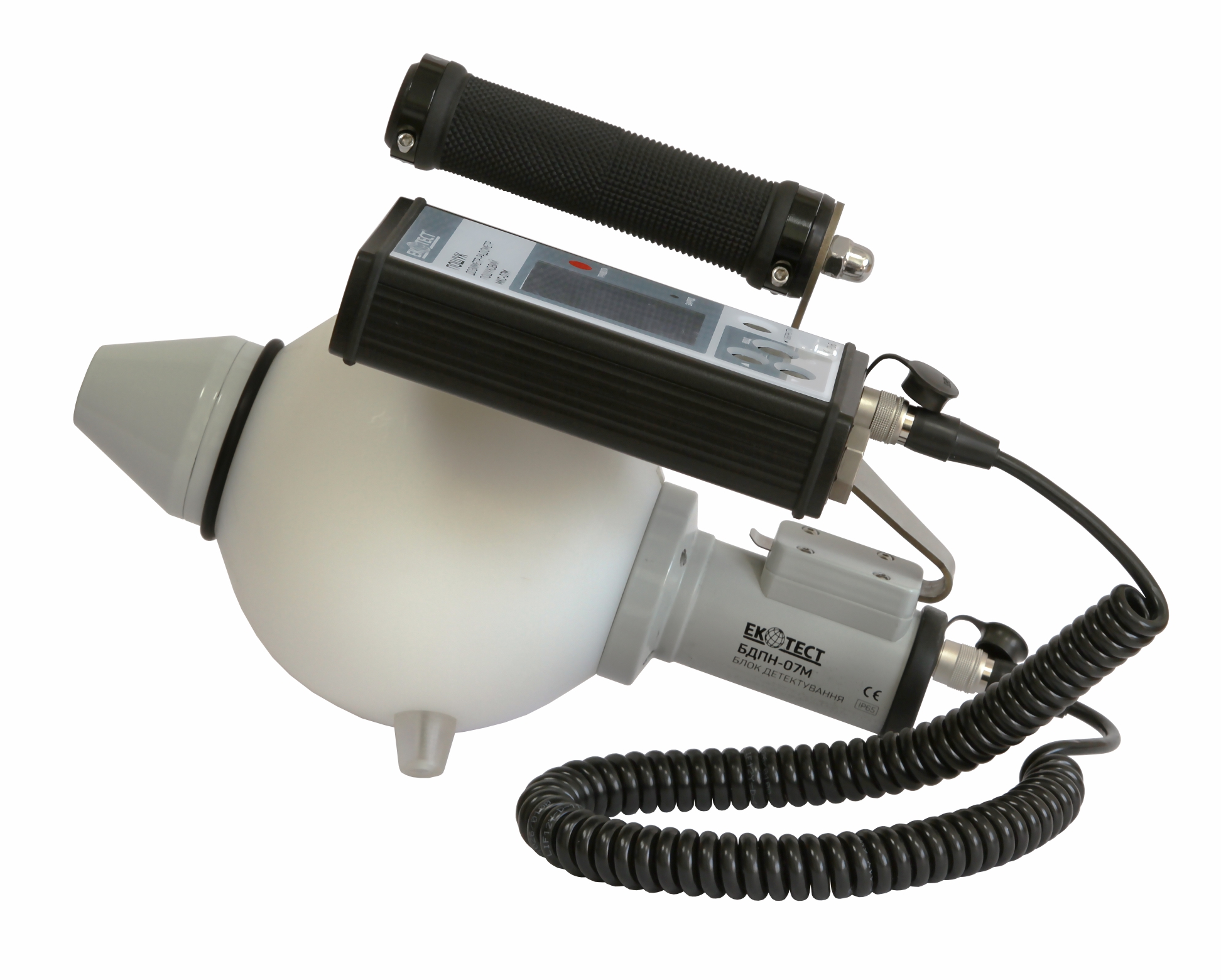

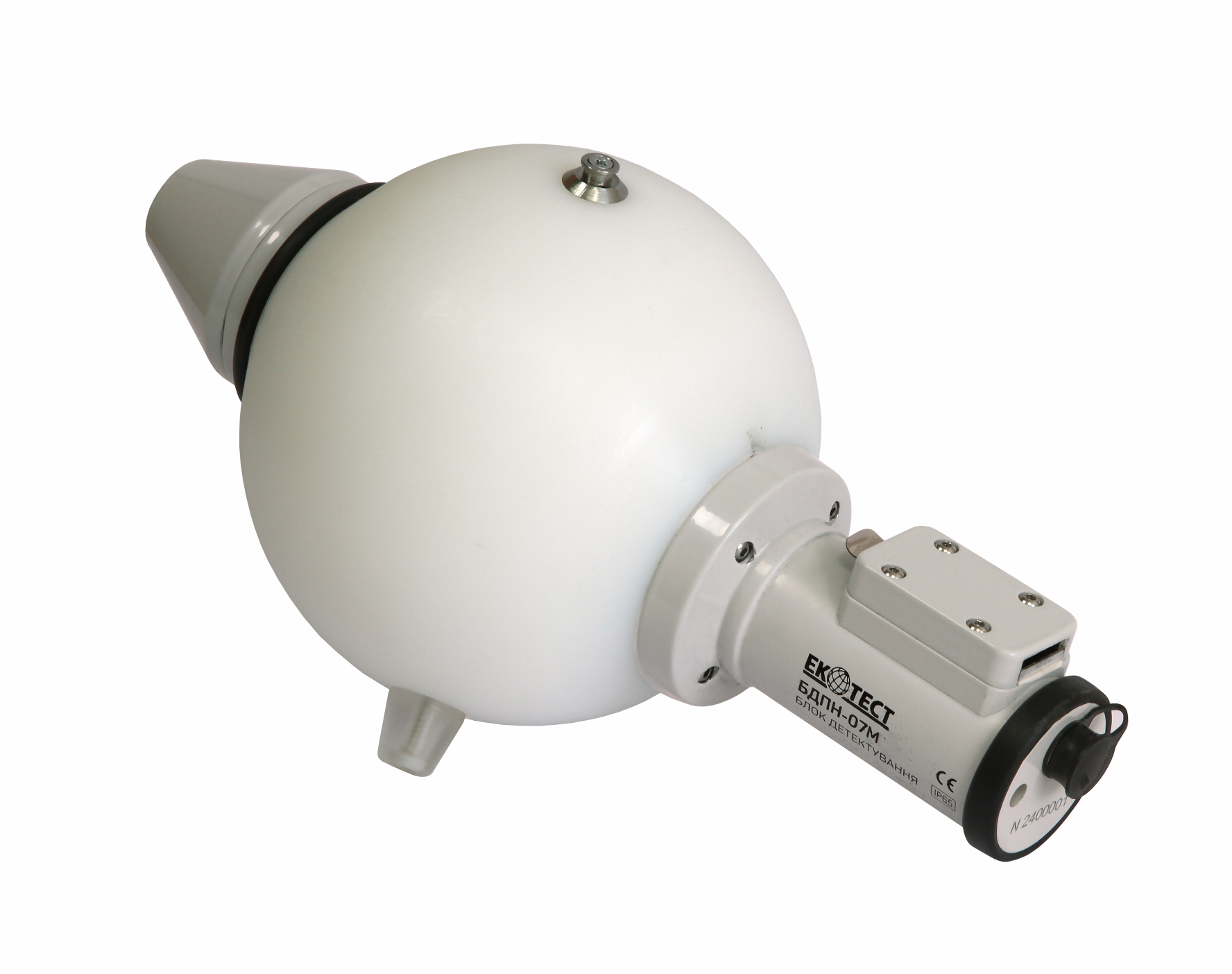

Основні технічні дані та характеристики блока БДПН-07М

Діапазон вимірювання ПАЕД нейтронного випромінення

0.1 ... 1·10⁴ мкЗв/год

Діапазон енергій, що реєструються

0.025 ... 14 МеВ

Границя допустимої основної відносної похибки при вимірюванні ПАЕД нейтронного випромінення з довiрчою імовірністю 0.95

30 %

Час встановлення робочого режиму приладу при вимірюванні ПАЕД нейтронного випромінення, не більше

1 хв

Нестабільність показів блока БДПН-07М при вимірюванні ПАЕД нейтронного випромінення за час безперервної роботи 8 год, не більше

5 %

Додаткова відносна похибка при вимірюванні ПАЕД нейтронного випромінення, що викликана відхилом температури оточуючого середовища від 20 °С у діапазоні зміни температур від -25 °С до +55 °С

5 % на кожні 10 °С відхилу від 20 °С

Додаткова відносна похибка при вимірюванні ПАЕД нейтронного випромінення, що викликана відхилом напруги живлення від номінального значення в діапазоні напруг від 3.4 В до 4.2 В, не більше

5 %

Габаритні розміри блока БДПН-07М, не більше

290 × 150 × 210 мм

Маса блока БДПН-07М, не більше

2.2 кг
