Корабельне дозиметричне устаткування

КДУ-6БМ

КДУ-6БМ – сучасна вітчизняна розробка на заміну застарілого радянського виробу КДУ-6Б, яка, на відміну від попередника, дозволяє здійснювати вимірювання, починаючи з фонових значень, та більш точно визначати напрямок на виявлене джерело випромінення (застосовано чотири блоки детектування замість двох).

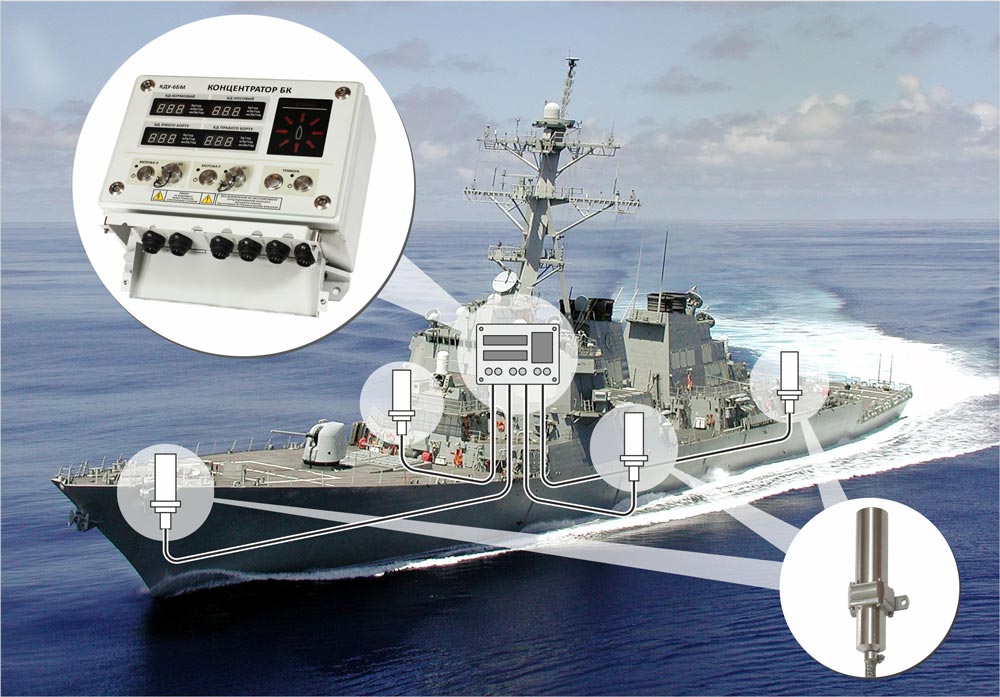

Виріб входить до складу системи життєзабезпечення корабля і призначений для збору, обробки, візуалізації інформації про радіаційний стан на кораблі та визначення напрямку на джерело радіації з метою застосування заходів захисту особового складу корабля від іонізуючих випромінювань і радіоактивних забруднень та маневрування корабля в районі, що зазнав радіоактивного забруднення внаслідок застосування ядерної зброї, техногенних катастроф чи з інших причин.

Для отримання інформації про нашу продукцію під час підготовки тендерної чи договірної документації просимо звертатися до наших представників за контактами. Ми постійно вдосконалюємо нашу продукцію та розширюємо її функціональні можливості відповідно до потреб ринку, застосовуючи новітні технології, сучасні комплектуючі та матеріали, тому характеристики, опис та комплектація можуть змінюватися без попереднього повідомлення.

Особливості

  • Відображення виміряної ПЕД гамма-випромінення від 4-х блоків детектування здійснюється одночасно та безперервно
  • Використання блоків детектування інтелектуального типу
  • В блоках детектування передбачена функція контролю працездатності вбудованих детекторів з формуванням контрольної інформації
  • Застосовано трьохколірні цифрові індикатори результатів вимірювань
  • Можливість автоматичного перемикання з основної мережі живлення на резервну без втрати інформації

Призначення

  • Вимірювання потужності амбієнтного еквівалента дози (ПЕД) гамма-випромінення, які отримані від блоків детектування гамма-випромінення БДБГ-6БМ
  • Визначення напрямку на джерело радіації
  • Звукова та світлова сигналізації про перевищення порогових рівнів ПЕД гамма-випромінення

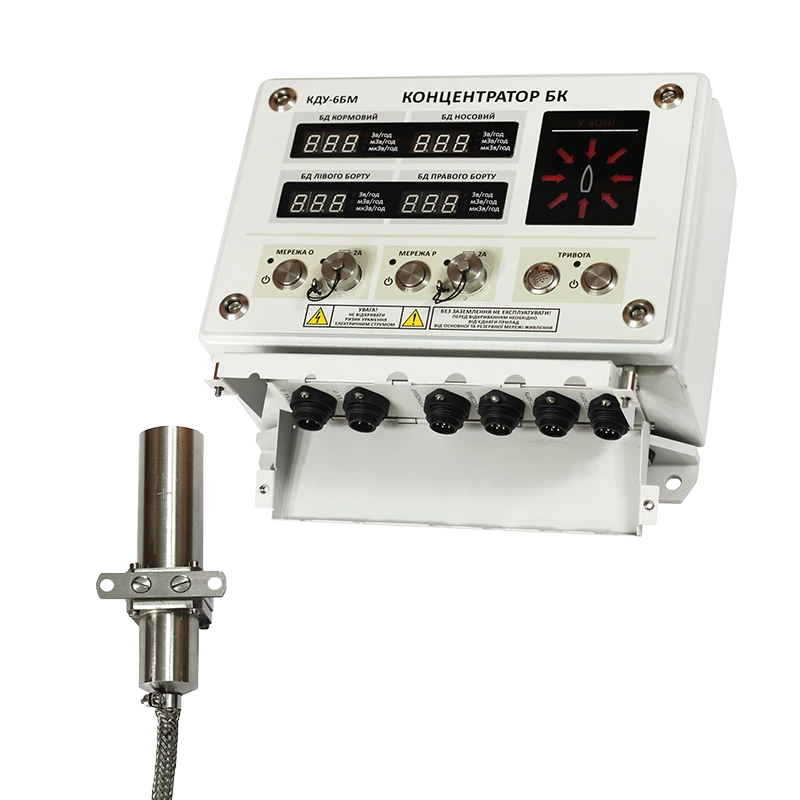

Комплект постачання

  • блок концентратора БК – 1 шт.
  • блок детектування гамма-випромінення БДБГ-6БМ – 4 шт.
  • комплект запасних інструментів і приладдя – 1 шт., що включає:
    • блок детектування БДБГ-6БМ
    • модуль БК-6БМ.01
    • модуль БК-6БМ.02
    • модуль БК-6БМ.03
    • модуль БК-6БМ.04
    • паспорт
    • кейс
  • формуляр
  • настанова щодо експлуатування
  • пакування

* Комплект постачання може бути змінений в залежності від вимог Замовника

Характеристики
Основні технічні характеристики блоків детектування
Діапазон вимірів ПЕД гамма-випромінення
0.05 … 107 мкЗв/год
Границя допустимої відносної основної похибки при вимірюванні ПЕД гамма-випромінення при градуюванні по 137Cs з довірчою імовірністю 0.95
± (15+2/H*(10)) %, де H*(10) – числове значення виміря­ної ПЕД, еквівалентне мкЗв/год
Діапазон енергій гамма-випромінення, що реєструється
0.05 … 3 МеВ
Енергетична залежність результатів вимірювань блока детектування при вимірюванні ПЕД гамма-випромінення в енергетичному діапазоні від 0.05 до 1.25 МеВ
±30 %
Анізотропія блока детектування при падінні гамма-квантів на нього у напрямках під кутами від -60 до +60 ºC у горизонтальній та вертикальній площинах відносно основного, що позначений символом „+”, напрямку вимірювання, для ізотопів 137Cs і 60Со не перевищує
±30 %
Діапазон номінальної напруги живлення блока детектування від зовнішнього стабілізованого джерела живлення
7 … 13 В
Струм споживання блока детектування для всього діапазону ПЕД гамма-випромінення, що вимірюється, не більш
30 мА
Час встановлення робочого режиму та час вимірювання блока детектування, не більше
3 хв
Нестабільність показів блока детектування за час неперервної роботи 24 год, не більше
5 %
Границя допустимої додаткової похибки при вимірюванні, що викликана зміною температури навколишнього середовища від -40 до +60 ºC
5 % на кожні 10 °С відхилення від +20 °С
Інтерфейс
RS-485
Габаритні розміри блока детектування:
- без захисного ковпака кабельного з’єднання, не більше
53 × 80 × 133 мм
- з захисним ковпаком, не більше
53 × 80 × 203 мм
Маса блока детектування:
- без захисного ковпака кабельного з’єднання, не більше
0.6 кг
- з захисним ковпаком, не більше
0.8 кг
Основні технічні характеристики блока концентратора
Діапазон відображення значень ПЕД гамма-випромінення
0.01 … 107 мкЗв/год
Час установлення робочого режиму, не більше
1 хв
Час безперервної роботи
24 год
Номінальна напруга живлення
~220 (50 Гц) В
Потужність, що споживається, не більше
25 Вт
Габаритні розміри, не більше
300 × 310 × 148 мм
Маса, не більше
6.6 кг
