Блок детектування гамма-випромінення

БДБГ-15С

БДБГ-15С призначений для вимірювання потужності амбієнтного еквівалента дози гамма-випромінення в широкому діапазоні значень.

Застосовується на безпілотних літальних апаратах, в пересувних роботизованих пристроях та автоматизованих системах радіаційного моніторингу.

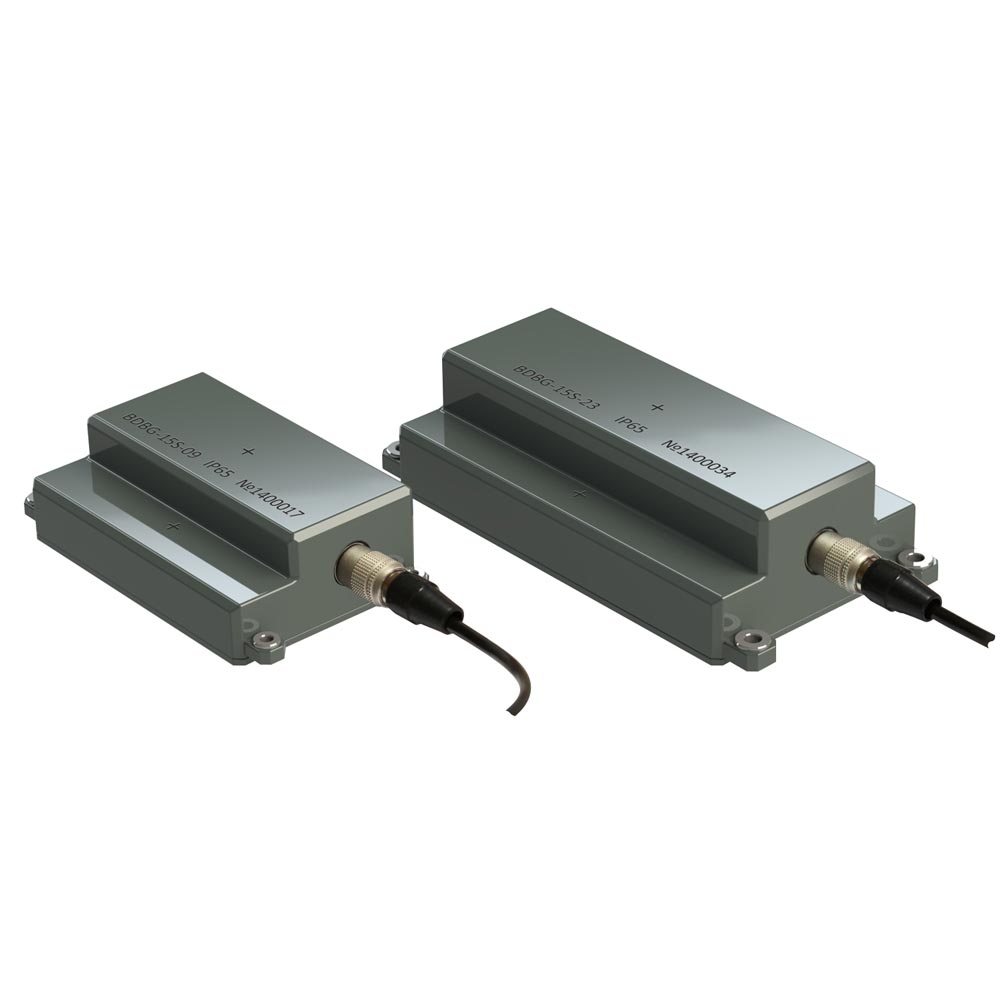

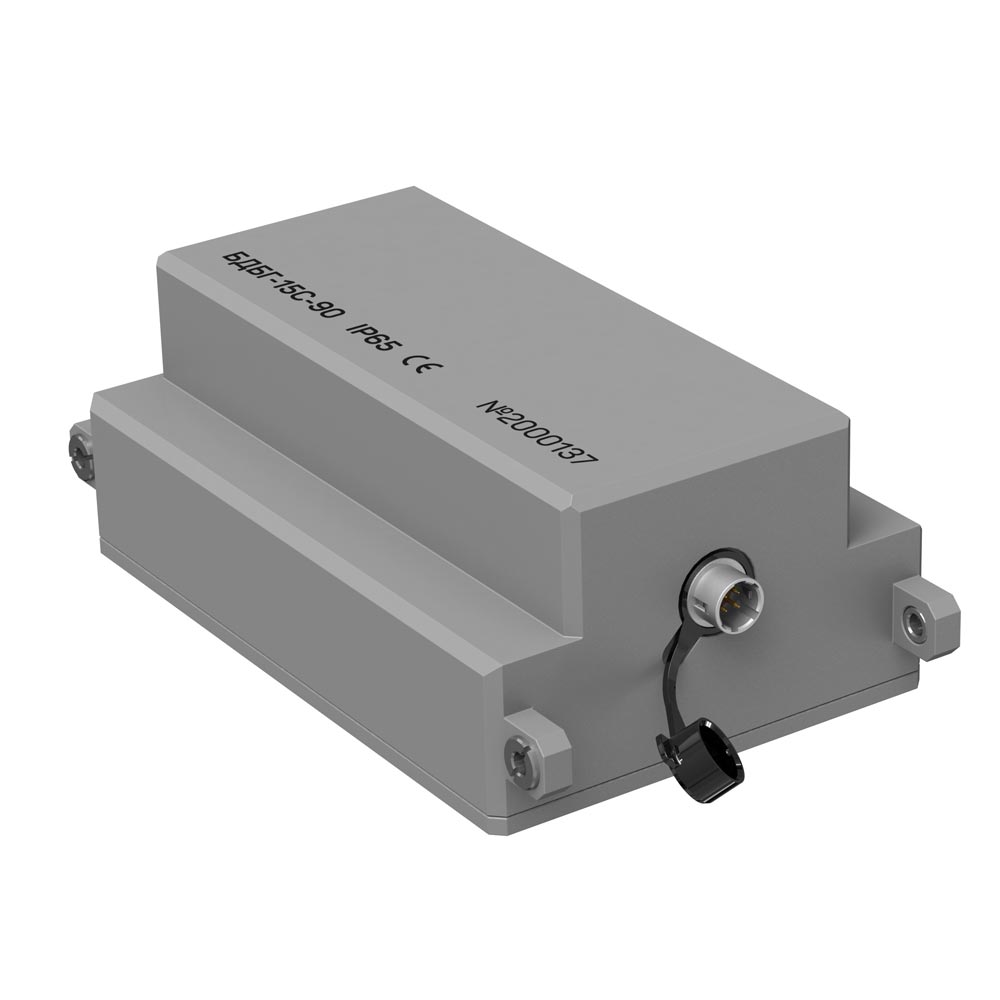

БДБГ-15С доступний в трьох версіях БДБГ-15С-09, БДБГ-15С-23 та БДБГ-15С-90, які різняться розміром та чутливістю сцинтиляційного детектора.

Для отримання інформації про нашу продукцію під час підготовки тендерної чи договірної документації просимо звертатися до наших представників за контактами. Ми постійно вдосконалюємо нашу продукцію та розширюємо її функціональні можливості відповідно до потреб ринку, застосовуючи новітні технології, сучасні комплектуючі та матеріали, тому характеристики, опис та комплектація можуть змінюватися без попереднього повідомлення.

Особливості

  • Застосовано сцинтиляційний CsI (Tl) з фотопомножувачем для вимірювання в діапазоні від 0.01 мкЗв/год до 50 мкЗв/год (функція спектр-доза):
    • 9 смдля БДБГ-15С-09
    • 23 см3 для БДБГ-15С-23
    • 90 см3 для БДБГ-15С-90
  • Застосовано енергоскомпенсований лічильник Гейгера-Мюллера для вимірювання в діапазоні від 50 мкЗв/год до 1 Зв/год (крім БДБГ-15С-90)
  • Висока чутливість при мінімальних масо-габаритних параметрах
  • Можливість розширення діапазону вимірювань до 5 Зв/год (за спеціальним замовленням)
  • Можливість отримання амплітудного спектру (1 024 канали)
  • Висока механічна стійкість
  • Відсутність мікрофонного ефекту

Призначення

  • Вимірювання потужності амбієнтного еквіваленту дози (ПАЕД) гамма-випромінення

Комплект постачання

  • блок детектування гамма-випромiнення
  • розетка зі втулкою (для з’єднувального кабелю)
  • настанова щодо експлуатування
  • паковання
Характеристики
Характеристики БДБГ-15С
БДБГ-15С-09
БДБГ-15С-23
БДБГ-15С-90
Діапазон вимірювання ПАЕД гамма-випромінення:
0.01 … 106 мкЗв/год
0.01 … 106 мкЗв/год
0.01 … 150 мкЗв/год
а) вбудованим сцинтиляційним детектором (високочутливий канал)
0.01 … 50 мкЗв/год
0.01 … 50 мкЗв/год
б) вбудованим лічильником Гейгера-Мюллера (низькочутливий канал)
50 … 106 мкЗв/год
50 … 106 мкЗв/год
Границя допустимої основної відносної похибки при вимірюванні ПАЕД гамма-випромінення при градуюванні за 137Cs з довірчою імовірністю 0.95, не більше
15 %
15 %
15 %
Чутливість сцинтиляційного детектора до 137Cs на 1 мкЗв/год, не менше
200 імп./с
480 імп./с
1 500 імп./с
Діапазон енергій гамма-випромінення, що реєструється
0.05 … 3 МеВ
0.05 … 3 МеВ
0.05 … 3 МеВ
Енергетична залежність результатів вимірювання блока детектування при вимірюванні ПАЕД гамма-випромінення в енергетичному діапазоні від 0.05 МеВ до 1.25 МеВ
±25 %
±25 %
±25 %
Діапазон номінальної напруги живлення блока детектування від зовнішнього стабілізованого джерела живлення
7 … 32 В
7 … 32 В
7 … 32 В
Струм споживання блока детектування для всього діапазону ПАЕД гамма-випромінення, що вимірюється, не більше
30 мА
30 мА
20 мА
Час установлення робочого режиму, не більше
1 хв
1 хв
1 хв
Нестабільність показів блока детектування за час неперервної роботи 24 год, не більше
5 %
5 %
5 %
Границя допустимої додаткової похибки при вимірюванні, що викликана зміною температури зовнішнього середовища від мінус 30 оС до + 50 оС
2 % на кожні 10 оС відхилу від 20 оС
2 % на кожні 10 оС відхилу від 20 оС
2 % на кожні 10 оС відхилу від 20 оС
Інтерфейс
RS-485 або UART (Rx, Tx-3.3 V)
RS-485 або UART (Rx, Tx-3.3 V)
RS-485 або UART (Rx, Tx-3.3 V)
Діапазон робочих температур
-30 … +50 оС
-30 … +50 оС
-30 … +50 оС
Габаритні розміри блока детектування, не більше
103 × 57 × 29 мм
140 × 70 × 38 мм
140 × 80 × 50 мм
Маса блока детектування без елементів кріплення, не більше
0.25 кг
0.42 кг
0.76 кг
