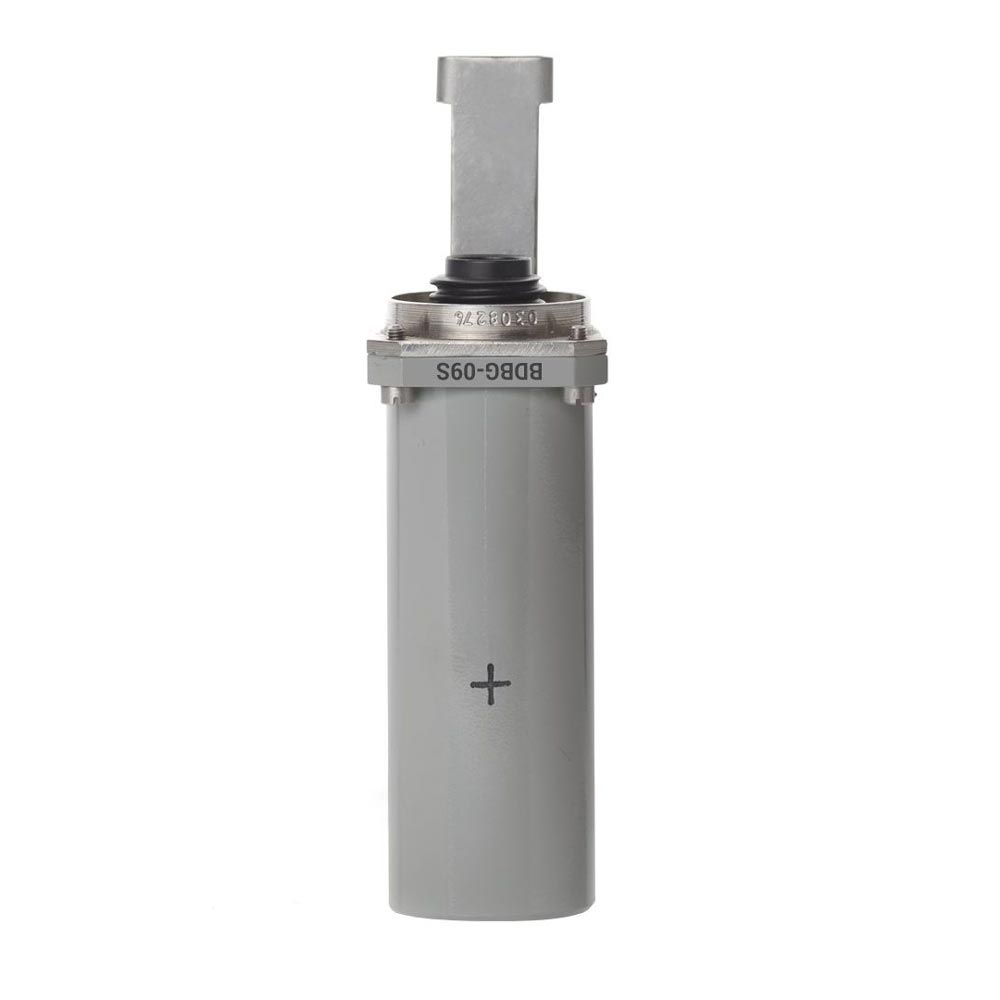

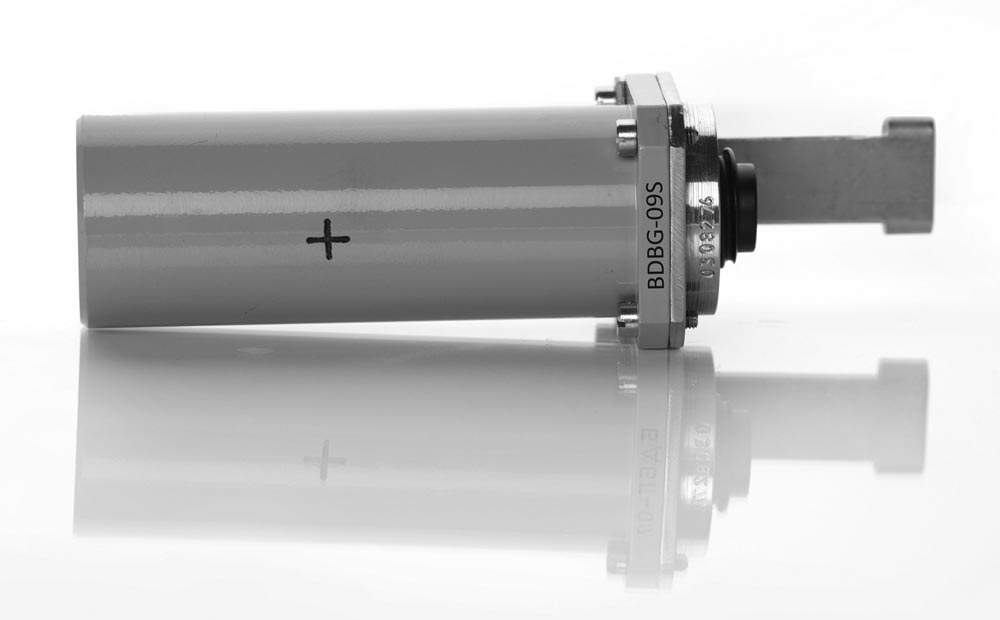

Блок детектування гамма-випромінення

БДБГ-09С

БДБГ-09С застосовується для мобільних лабораторій, в складі інформаційних табло та автоматизованих систем радіаційного моніторингу.

Виготовляється із застосуванням високочутливого сцинтилятора CsI(Tl) з кремнієвим фотопомножувачем та лічильника Гейгера-Мюллера. За бажанням замовника корпус БДБГ-09С може бути виконаний з дюралюмінію або з нержавіючої сталі. Для використання у водоймах та штучних резервуарах розроблена спеціальна версія блока детектування БДБГ-09СВ з водостійким корпусом IP68.

Блок детектування БДБГ-09C може застосовуватись в складі систем замість блока детектування БДБГ-09 для вимірювання потужності амбієнтного еквівалента дози гамма-випромінення і температури без заміни програмного забезпечення.

Для отримання інформації про нашу продукцію під час підготовки тендерної чи договірної документації просимо звертатися до наших представників за контактами. Ми постійно вдосконалюємо нашу продукцію та розширюємо її функціональні можливості відповідно до потреб ринку, застосовуючи новітні технології, сучасні комплектуючі та матеріали, тому характеристики, опис та комплектація можуть змінюватися без попереднього повідомлення.

Особливості

Застосовано високочутливий сцинтилятор CsI(Tl) з кремнієвим фотопомножувачем для вимірювання в діапазоні від 0.01 мкЗв/год до 50 мкЗв/год (функція спектр-доза)
Застосовано енергоскомпенсований лічильник Гейгера-Мюллера для вимірювання в діапазоні від 50 мкЗв/год до 1 Зв/год
Обмін інформацією між блоком детектування та системою відображення результатів відбувається по інтерфейсу RS-485
Постійне самотестування
Наявність інформації про статистичну похибку вимірювання

Призначення

Вимірювання потужності амбієнтного еквіваленту дози (ПЕД) гамма-випромінення

Комплект постачання

блок детектування гамма-випромінення
кабель довжиною 25 метрів (на вимогу споживача за окремим замовленням можливе постачання кабелю іншої довжини)
кронштейн
настанова щодо експлуатування (один примірник на партію блоків детектування)
формуляр
паковання
комплект монтажних частин
технологічний комплект для калібрування та повірки блоків детектування (один комплект на партію блоків детектування) (за окремим замовленням)

Діапазон вимірів ПЕД гамма-випромінення за допомогою сцинтиляційного блока детектування гамма-випромінення

0.01 … 50 мкЗв/год

Діапазон вимірів ПЕД гамма-випромінення за допомогою лічильника Гейгера-Мюллера

50 … 10⁶ мкЗв/год

Границя допустимої основної відносної похибки при вимірюванні ПЕД гамма-випромінення при градуюванні по ¹³⁷Cs з довірчою імовірністю 0.95

(15+1/H*(10)) %, де H*(10) – числове значення ПЕД гамма-випромінення, що еквівалентне мкЗв/год

Діапазон енергій гамма-випромінення, що реєструється

0.05 … 3 МеВ

Енергетична залежність результатів вимірень блока детектування при вимірюванні ПЕД гамма-випромінення в енергетичному діапазоні від 0.05 МеВ до 1.25 МеВ

±25 %

Діапазон номінальної напруги живлення блока детектування від зовнішнього стабілізованого джерела живлення

7 … 32 В

Струм споживання блока детектування для всього діапазону ПЕД гамма-випромінення, що вимірюється, не більше

30 мА

Час встановлення робочого режиму та час вимірювання блока детектування, не більше

3 хв

Нестабільність показів блока детектування за час неперервної роботи 24 год, не більше

5 %

Границя допустимої додаткової похибки при вимірюванні, що викликана зміною температури зовнішнього середовища від -40 °С до +50 °С

5 % на кожні 10 °С відхилу від 20 °С

Робочий температурний діапазон
