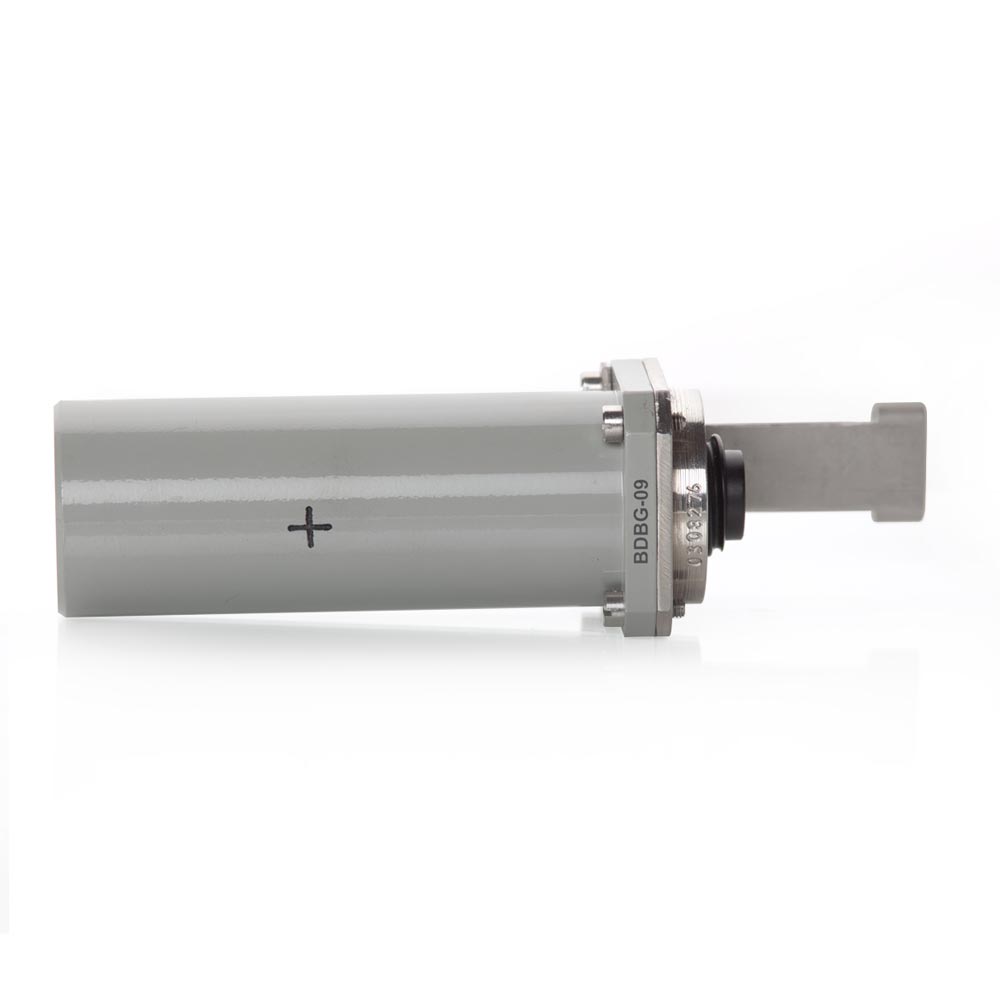

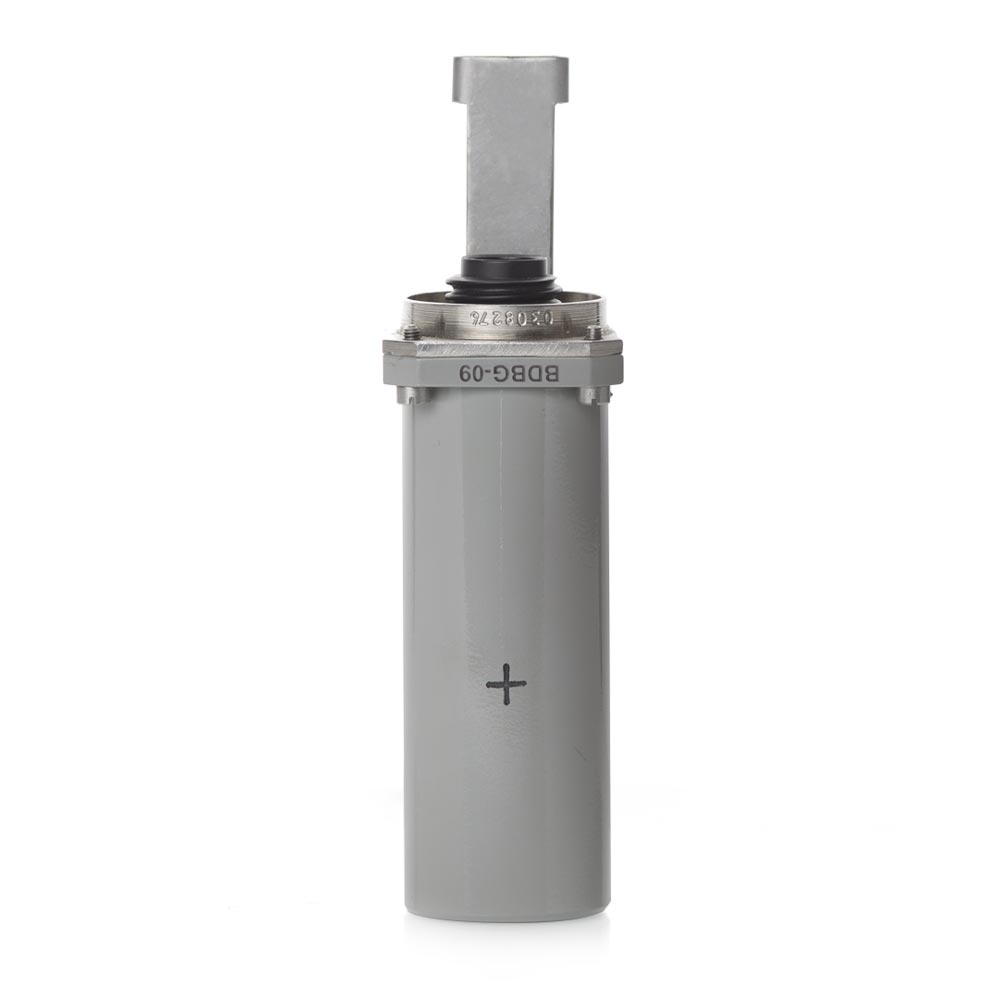

Блок детектування гамма-випромінення (інтелектуальний)

БДБГ-09

Призначений для вимірювання потужності амбієнтного еквівалента дози гамма-випромінення, застосовується в складі інформаційних табло та автоматизованих систем радіаційного моніторингу.

Стандартна версія БДБГ-09 виготовляється з вбудованим лічильником Гейгера-Мюллера. Також є модифікація блоку детектування на основі сцинтиляційного детектора. За бажанням замовника корпус БДБГ-09 може бути виконаний з дюралюмінію або з нержавіючої сталі. Для використання у водоймах та штучних резервуарах розроблена спеціальна версія блоку детектування з водостійким корпусом.

Вже не один рік блок детектування БДБГ-09 успішно використовується на атомних електростанціях України, Франції, Болгарії та Кореї.

Для отримання інформації про нашу продукцію під час підготовки тендерної чи договірної документації просимо звертатися до наших представників за контактами. Ми постійно вдосконалюємо нашу продукцію та розширюємо її функціональні можливості відповідно до потреб ринку, застосовуючи новітні технології, сучасні комплектуючі та матеріали, тому характеристики, опис та комплектація можуть змінюватися без попереднього повідомлення.

Особливості

Обмін інформацією між блоком детектування та системою відображення інформації здійснюється через iнтерфейс RS-485
Постійне самотестування
Наявність інформації про статистичну похибку вимірювання
Ступінь захисту оболонки ІР67
Середній строк служби блока детектування – не менше десяти років

Призначення

Вимірювання потужності амбієнтного еквівалента дози (ПАЕД) гамма-випромінення

Комплект постачання

блок детектування гамма-випромінення БДБГ-09
кронштейн для кріплення до вертикальної поверхні
кабельний роз’єм
технологічний комплект для повірки блоків детектування (один комплект на партію блоків детектування за окремим замовленням) у складі:
- адаптера послідовного порту з блоком живлення для під’єднання до ПК
- кабелів технологічних (2 шт.)
- диску з технологічним програмним забезпеченням (1 шт.)
технічний опис та настанова щодо експлуатування (один примірник на партію блоків детектування)
формуляр
пакувальна коробка

Діапазон вимірів ПЕД гаммавипромінення

0.04 ... 10⁷ мкЗв/год

Границя допустимої основної відносної похибки при вимірюванні ПЕД гаммавипромінення за довірчою імовірністю 0.95

(15+2/H(10)) %, де H(10) – числове значення виміряної ПЕД гаммавипромінення, що еквівалентне мкЗв/год

Діапазон енергій гамма-випромінення, що реєструється

0.05 ... 3 МеВ

Енергетична залежність результатів вимірень блока детектування при вимірюванні ПЕД гамма-випромінення в енергетичному діапазоні від 0.05 МеВ до 1.25 МеВ

±25 %

Анізотропія блока детектування при падінні гамма-квантів на нього у напрямках під кутами від 60^о до мінус 60^о у горизонтальній та вертикальній площинах відносно основного напрямку вимірювання, що позначений символом „+”, не повинна перевищувати:

- для ізотопів ¹³⁷Cs та ⁶⁰Со

25 %

- для ізотопу ²⁴¹Am

60 %

Номінальна напруга живлення блока детектування від зовнішнього стабілізованого джерела живлення

7 ... 13.5 В

Струм споживання блока детектування повинен бути не більше

- без застосування перетворювача інтерфейсів ПІ-09

30 мА

- із застосуванням перетворювача інтерфейсів ПІ-09

155 мА

Час встановлення робочого режиму та час вимірювання блока детектування не більше
